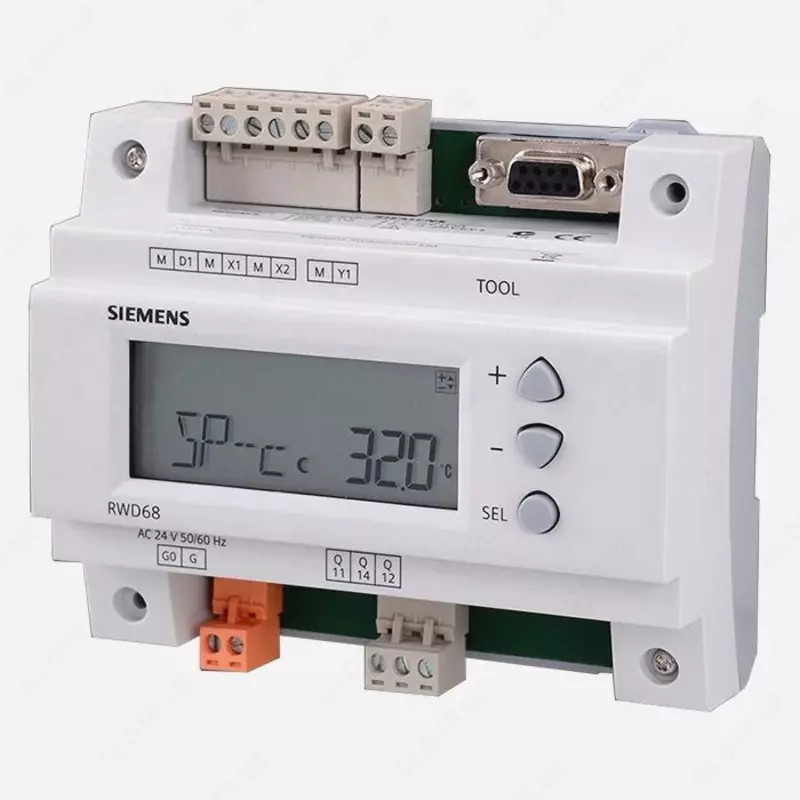

Универсальный контроллер Siemens RWD68

Универсальный контроллер Siemens RWD68

Автономный HVAC-контроллер с P/PI-регулированием

Описание:
RWD68 — это универсальный автономный контроллер для систем отопления, вентиляции, кондиционирования и холодоснабжения. Устройство обеспечивает точное управление такими параметрами, как температура, влажность, перепад давления, расход воздуха и качество воздуха.

Контроллер работает как самостоятельный интеллектуальный блок без необходимости использования PLC, что делает его удобным решением для шкафов автоматики HVAC.

Основные технические характеристики

• Тип: универсальный HVAC-контроллер
• Модель: RWD68
• Питание: AC 24 В (±20%)
• Частота: 50/60 Гц
• Потребляемая мощность: 3.0 VA

Входы:

• 2 универсальных аналоговых (Ni1000, Pt1000, 0–10 В)
• 1 цифровой вход (D1)

Выходы:

• 1 аналоговый (0–10 В, модулирующий)
• 1 релейный (ON/OFF)
• Дисплей: LCD с кнопками
• Связь с ПК: есть
• Монтаж: DIN-рейка / настенный
• Корпус: возможен защитный корпус ARG62

Функциональные возможности

• P / PI-регулирование
• Управление нагревом и охлаждением
• Remote setpoint (удалённая уставка)
• Абсолютное и относительное ограничение (PI limiter)
• Компенсация уставки
• Каскадное управление
• Переключение зима/лето
• Приоритет охлаждения или осушения
• День/ночь через цифровой вход

📌 RWD68 занимает промежуточное положение между RWD32 и RWD62, обладая более гибкими функциями.

Подключаемое оборудование

• Температурные датчики (Ni1000, Pt1000)
• Аналоговые датчики 0–10 В
• Датчики давления
• Датчики влажности
• Датчики расхода воздуха
• Приводы клапанов (0–10 В)
• Приводы заслонок
• Внешние задатчики уставки

Области применения

• Центральное отопление
• Вентиляционные установки (AHU)
• Кондиционирование
• Холодоснабжение
• Осушение воздуха
• Fan coil системы
• BMS шкафы
• Автоматизация зданий

Преимущества

• Работает автономно без PLC
• Аналоговый выход 0–10 В (модуляция)
• Отдельный релейный выход ON/OFF
• Гибкие алгоритмы HVAC
• Простая настройка (кнопки / ПК)
• Надёжность Siemens

Особенности

• Требуется питание AC 24 В
• Нет Ethernet
• Используется как standalone контроллер
• Часто устанавливается в вентиляционных шкафах
