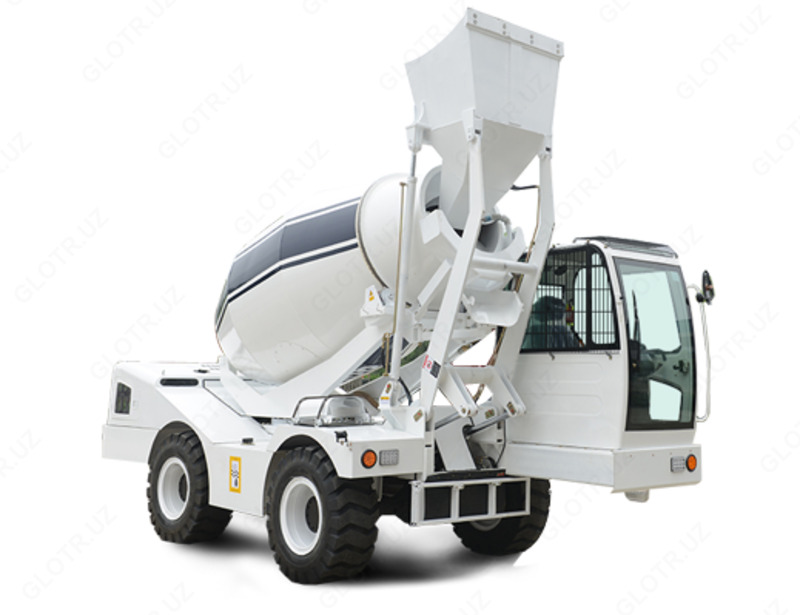

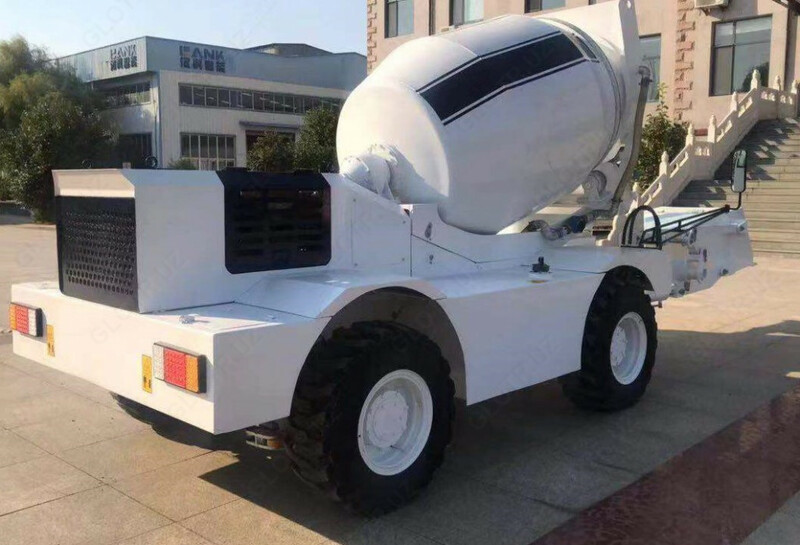

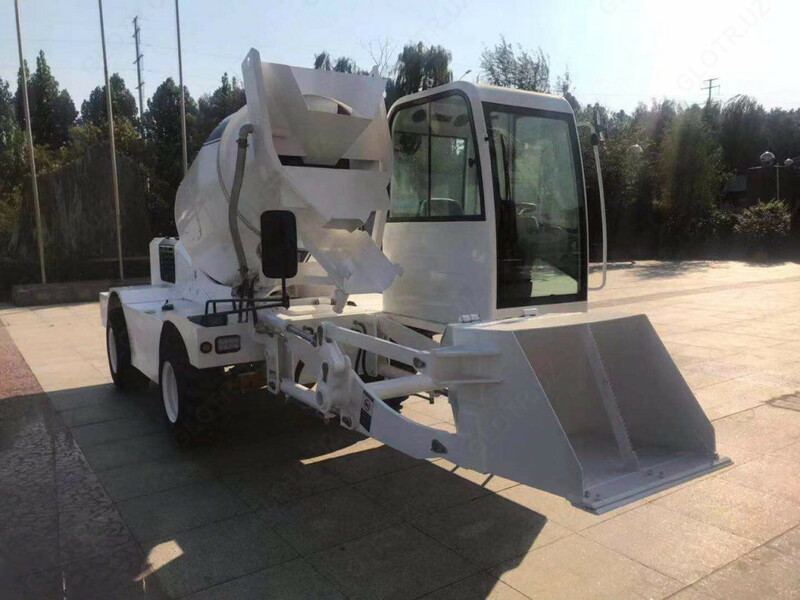

Автобетоносмеситель HK1.5 самозагружающийся

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Модель: YN27GBZ Общее расположение, цилиндров: 2700 куб.см － 4 в линии

Впрыск: прямой с механическим управлением

Охлаждение: водяное, сухой воздушный фильтр

Максимальная мощность: 55 кВт (75 л.с.)

Максимальны крутящий момент: 237 Нм при 2000 об / мин

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Генератор: 28 В - 500 Вт (18 А) Аккумулятор: 2 × 12В - 60Ач (272А)

Система дорожного освещения, задние рабочие фары.

РУЛЕВОЕ УПРАВЛЕНИЕ

Заднее рулевое управление 4X4 Колёсная формула (привод)

Гидравлический гидротрансформатор с открытой трансмиссионным масляным насосом и реверс-редуктором на руле. Механическая коробка передач с электрогидравлическим управлением для «рабочей скорости» и «скорости движения по дороге».

Скорость ： 3 передачи вперед 3 передачи назад Низкая скорость: 0 - 7,0 км / ч Высокая скорость: 0-40 км / ч ОСИ И КОЛЕСА

Переднее колесо является рулевым с планетарными редукторами на оси Isuzu с фланцевым редуктором.

Задний мост регулируется (± 28 °) с помощью планетарных редукторов.

Шины: ... 12-16,5-12PR ， Макс. НАГРУЗКА 3540 кг, 450 кПа RIM: 9,75 ТОРМОЗА Обслуживание дисков с внутренней ступицей и аварийные тормоза, действующие на 4 колеса, активация с помощью мини-серво насоса на независимой двухконтурной схеме. Стояночный тормоз отрицательного типа, с внутренними колесными дисками на передней оси ВОДНАЯ СИСТЕМА

24V «Самовсасывающий» объемный водяной насос с быстрым всасыванием.

Максимум. производительность: ............................ 90 л / мин.

Один танк с общей емкостью ...................... 260 кг.

Подача воды в барабан контролируется с помощью электромагнитного расходомера и показаний подачи литра на дисплее кабины. Активация водяного насоса с места водителя. Мойка автомобилей снаружи водоструйным пистолетом через водяной насос высокого давления.

СМЕШИВАНИЕ И РАЗГРУЗКА

Двухконусный барабан с двухспиральными смесительными винтами и выпуклым дном.

Объем геометрического барабана: ............. 2200 литров

Скорость вращения барабана: ......................... 15 об / мин.

Объём производительности бетона ........ 1,5 м³

ОБОРУДОВАНИЕ ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Шестеренный насос: DEHONG (марка)

Максимум. расход: ............................. 20/40 л / мин.

Максимальное давление: ........................ 16 МПа 3 ручки управляются многофункциональным джойстиком. Алюминиевый теплообменник для охлаждения гидравлического масла. Напорный впускной клапан с масляным фильтром, заменяемый снаружи. ПОГРУЗЧИК Функция автоматического взвешивания, загрузочное устройство с зубчатым ковшом и подъемными рычагами, управляемые гидравлическими цилиндрами двойного действия. Автоматический разгрузочный люк приводится в движение механическим рычагом. Объемная емкость: ........................... 270 литров Количество раз загрузки: .......... около 5Кабина

Закрытая кабина с системой отопления, Наклонное переднее стекло, анатомическое сиденье с гибкой подвеской и регулировкой высоты,

Общие характеристики

Топливный бак: ............................................. 110 литров

Общий объем гидравлической системы: ........ 110 литров

Моторное масло: ............................................. 16 литров ВЕС

Эксплуатационная масса ................................ 5000 кг

Максимальный вес брутто: .............................. 8500 кг

грузоподъемность: .......................... 3500 кг

РАЗМЕРЫ

Длина × Ширина × Высота ......................... 6450 (5000) × 2350 × 2550 мм
