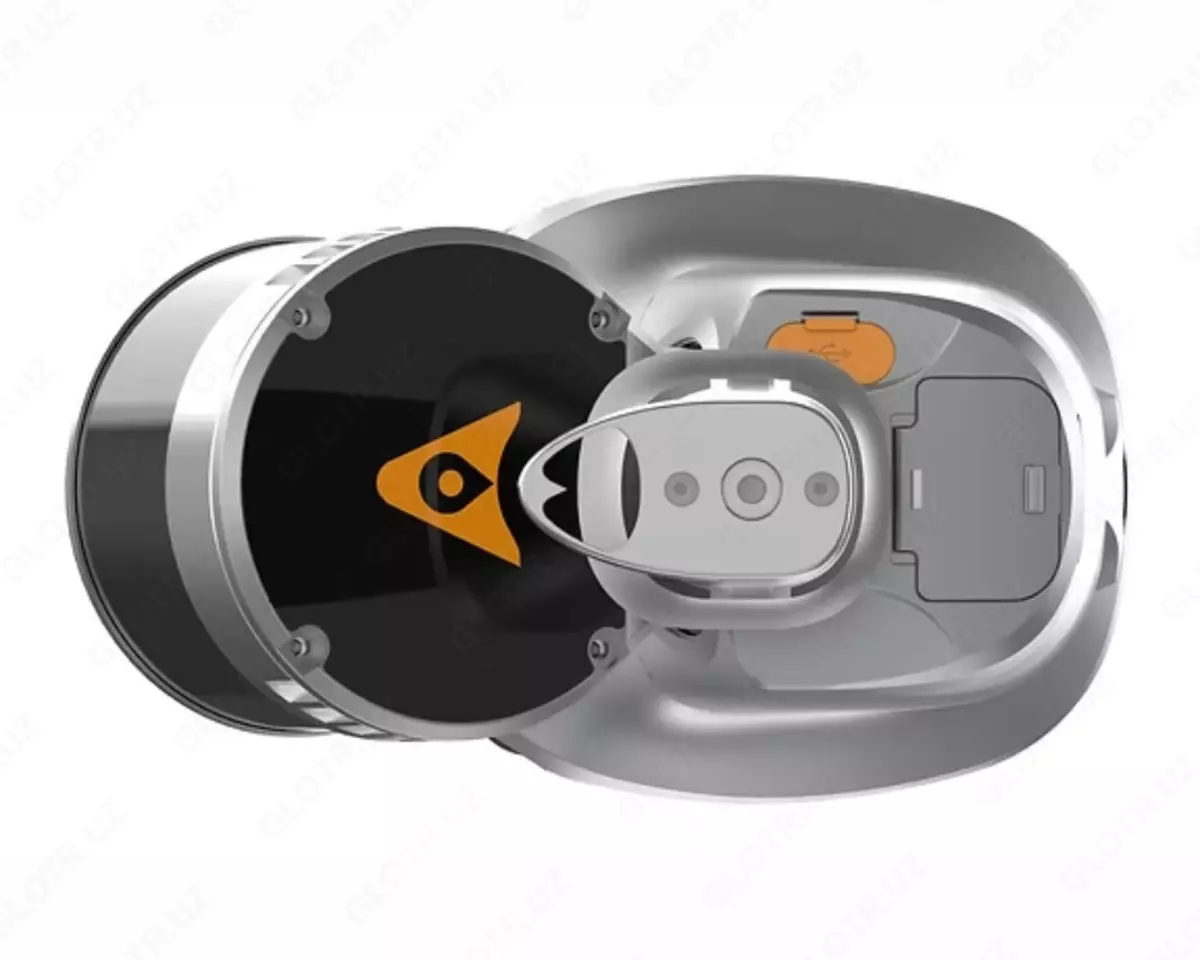

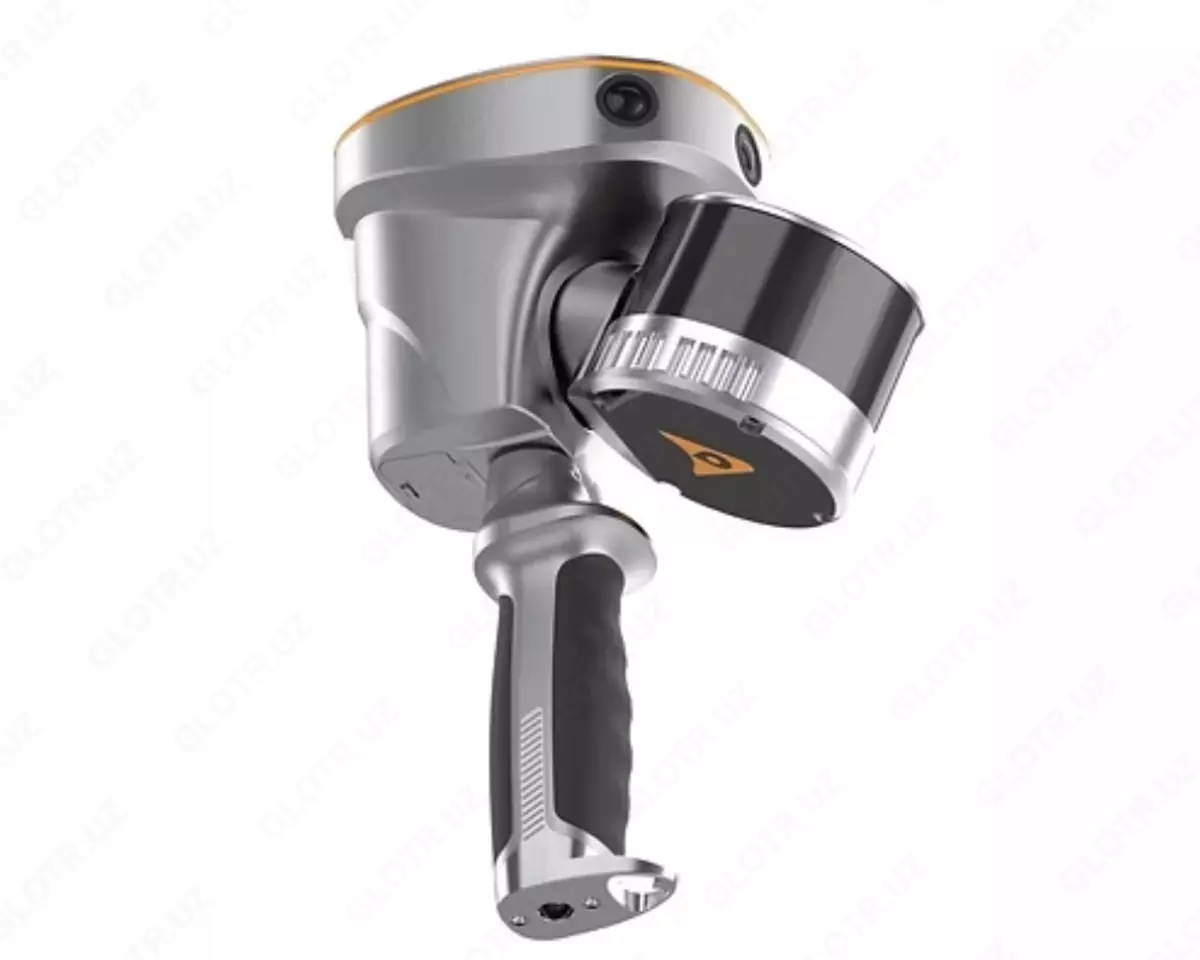

CHCNAV RS10 lazerli 3D skaneri

CHCNAV RS10 lazerli 3D skaneri — bu GNSS RTK, LiDAR, Visual SLAM va inertial navigatsiya texnologiyalarini birlashtirgan zamonaviy mobil skanerlash tizimidir. Qurilma CHCNAV tomonidan ishlab chiqilgan bo‘lib, bino, qurilish maydoni, sanoat obyektlari va murakkab geodezik hududlarda yuqori aniqlikdagi 3D ma’lumot yig‘ish uchun mo‘ljallangan.

RS10 ning asosiy afzalligi — GNSS RTK va SLAM texnologiyalarining bitta qurilmada birlashtirilganidir. Qurilma ochiq hududlarda ham, bino ichida ham murakkab post-processing va ko‘plab nazorat nuqtalarisiz aniq georeferensiyalangan skanerlash imkonini beradi. Tizim RTK va SLAM rejimlari o‘rtasida avtomatik almashadi va signal zaif hududlarda ham barqaror ishlaydi.

CHCNAV RS10 16 yoki 32 kanalli yuqori unumdor LiDAR moduli bilan jihozlangan. Maksimal skanerlash masofasi 120 yoki 300 metrgacha yetadi. Skanerlash tezligi soniyasiga 640 000 impulsni tashkil qiladi, 32 kanalli versiyada esa 1.92 million nuqtagacha yetishi mumkin. Yuqori zichlikdagi nuqtalar buluti obyektlarning juda aniq 3D modellarini yaratishga imkon beradi.

RTK + SLAM Fusion texnologiyasi GNSS, LiDAR, inertial tizim va SLAM ma’lumotlarini birlashtirib, oddiy SLAM skanerlarga qaraganda ancha yuqori aniqlikni ta’minlaydi. Absolyut aniqlik 5 sm dan kam, nisbiy aniqlik esa 1 sm dan kamni tashkil qiladi. 32 kanalli versiyada aniqlik taxminan 2 sm gacha yetadi.

Qurilma uchta 5 MP HD kamera bilan jihozlangan bo‘lib, rangli nuqtalar buluti yaratadi va obyektlarni realistik ko‘rsatadi. Real vaqt rejimida georeferensiyalangan nuqtalar bulutini yaratish operatorga skan sifatini darhol nazorat qilish imkonini beradi. Bir vaqtning o‘zida 13 000 m² gacha hududni xaritalash mumkin.

CHCNAV RS10 juda mobil va universal qurilma hisoblanadi. Uni qo‘lda, ko‘krak mahkamlagichida, vexada yoki transport vositasida ishlatish mumkin. Qurilma vazni taxminan 1.7–1.9 kg bo‘lib, IP64 himoyali korpusi chang va namlikka chidamli.

512 GB ichki xotira katta hajmdagi ma’lumotlarni saqlash imkonini beradi. Wi-Fi, Bluetooth, USB 3.0 va 4G interfeyslari CoPre, SmartGo va LandStar 8 dasturlari bilan qulay integratsiyani ta’minlaydi.

CHCNAV RS10 quyidagi sohalarda qo‘llaniladi:

• mobil SLAM skanerlash;
• BIM va Scan-to-BIM;
• topografik suratga olish;
• muhandislik izlanishlari;
• obyektlarni raqamli hujjatlashtirish;
• o‘rmon xo‘jaligi;
• tunnel va yerosti obyektlari;
• yo‘l qurilishi;
• infratuzilma loyihalari;
• digital twin yaratish.

Afzalliklari:

• GNSS RTK + SLAM integratsiyasi;
• Real georeferensiyalangan skanerlash;
• 1.92 mln nuqta/sek gacha;
• 300 m gacha skanerlash;
• 2–5 sm aniqlik;
• Real vaqt nuqtalar buluti;
• 3 ta HD kamera;
• Ichki va tashqi muhitda ishlash;
• Ixcham mobil korpus;
• IP64 himoyasi.

CHCNAV RS10 — yuqori aniqlik va zamonaviy RTK + SLAM texnologiyalarini birlashtirgan professional mobil LiDAR skaneridir.

Mahsulot xususiyatlari:

Tez-tez so'raladigan savollar:

1. CHCNAV RS10 nima uchun ishlatiladi?

Qurilma mobil SLAM skanerlash, BIM va obyektlarni raqamli hujjatlashtirish uchun ishlatiladi.

2. RS10 bino ichida ishlaydimi?

Ha, RTK va Visual SLAM integratsiyasi tufayli qurilma ichki va tashqi muhitda samarali ishlaydi.

3. Skanerlash aniqligi qancha?

Absolyut aniqlik 5 sm dan kam, nisbiy aniqlik esa 1 sm dan kam. 32 kanalli versiyada taxminan 2 sm aniqlikka erishiladi.

4. Qurilma real vaqt nuqtalar bulutini yaratadimi?

Ha, RS10 real vaqt rejimida georeferensiyalangan nuqtalar bulutini yaratadi.

5. Maksimal skanerlash masofasi qancha?

Versiyaga qarab maksimal masofa 120 yoki 300 metrgacha yetadi.
