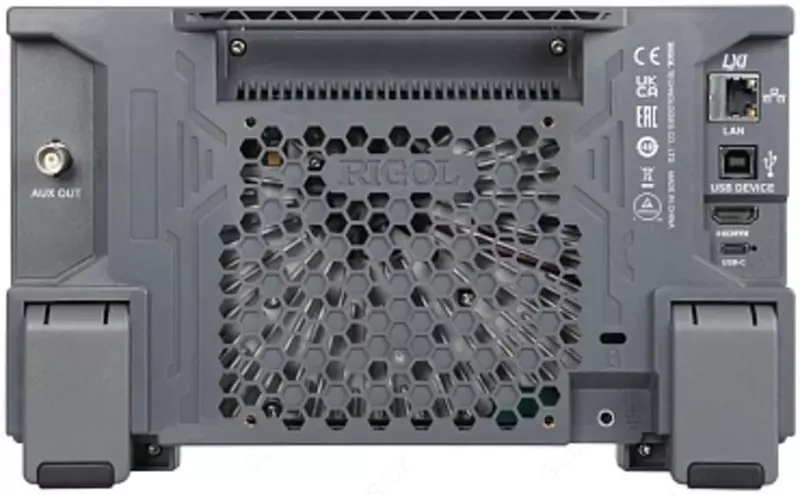

DHO802 - Yuqori aniqlikdagi raqamli osiloskop

DHO802 Texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 70 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 2 analog + tashqi tetik chiqishi
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori 1,6 ns
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
UltraAcquire rejimi: sekundiga 1 000 000 osiloskop namunasini oling
Maks. diskretizatsiya (real vaqt)
1,25 Gnamuna/sek (625 Mnamuna/sek - 2 kanal)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MŌ±1% || 15 pF ±3 pF
Zond susaytirishini hisobga olish
0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Maksimal kirish kuchlanishi

300 Vrms CAT I, 400 Vp-p (DC+Vpeak)
Vertikal ruxsat
12 bit
Vertikal og'ish
500 µV/div ~ 10 V/div
Ofset diapazoni ±0,5V (<500µV/div)
±1V (500µV/div ~ 65mV/div)
±8V (65mV/div ~ 270mV/div)
±20V (270µV/div ~ 2.75V/div)
±100V (2,75V/div ~ 10V/div)
Dinamik diapazon
±4 div (12 bit)
O'tkazish qobiliyatini cheklash
20 MGts, to'liq diapazon
Ko'tarilish vaqti ≤5ns (odatiy)
Qabul qilish xatosi ≤5mV: toʻliq masshtabning ±2% (odatiy)
>5mV: toʻliq masshtabning ±1% (odatiy)
Ofset xatosi
≤200mV/div: ±0,1div ±2mV ±1,5% ofset
>200mV/div: ±0,1div ±2mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥100:1
Parametrlar
Gorizontal tizim To'lqin shaklini olish tezligi
Vektor rejimida 30000 osc/sek
UltraAcquire rejimida 1000000 osc/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi 25 M ball (10 M ball - 2 kanal)
Tozalash omili
5 ns/div ~ 500 s/div, aniq
Vaqt bazasi xatosi ≤±25 ppm ± 5 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: - 5 ta holat
Ishga tushirishdan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
Rejimlar
Y-T, X-Y, magnitafon (≥50 ms/div), SCAN (≥200 ms/div)
O'lchovlar
O'lchovlar kursori
Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik avtomatik o'lchovlar soni 41 turdagi, 10 tasi bir vaqtning o'zida ko'rsatiladi
Analog kanallar manbasi (CH1 ~ CH4), matematik ishlov berish natijasi (Math1 ~ Math4)
Asosiy o'lchov oynasi, ZOOM
"Barcha o'lchovlar" rejimi
33 o'lchamli ekran (vertikal va gorizontal)
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, musbat impulslar soni, manfiy pulslar soni, ko'tarilgan chekka, sanash, pasayish chegarasi, Tvmax, Tvmin, +burilish tezligi,-burilish Baho
Boshqa
Kechikish(A↑-B↑), Kechikish(A↑-B↓), Kechiktirish(A↓-B↑), Kechiktirish(A↓-B↓), Faza(A↑-B↑), Faza(A↑- B↓), Faza (A↓-B↑), Faza (A↓-B↓)
