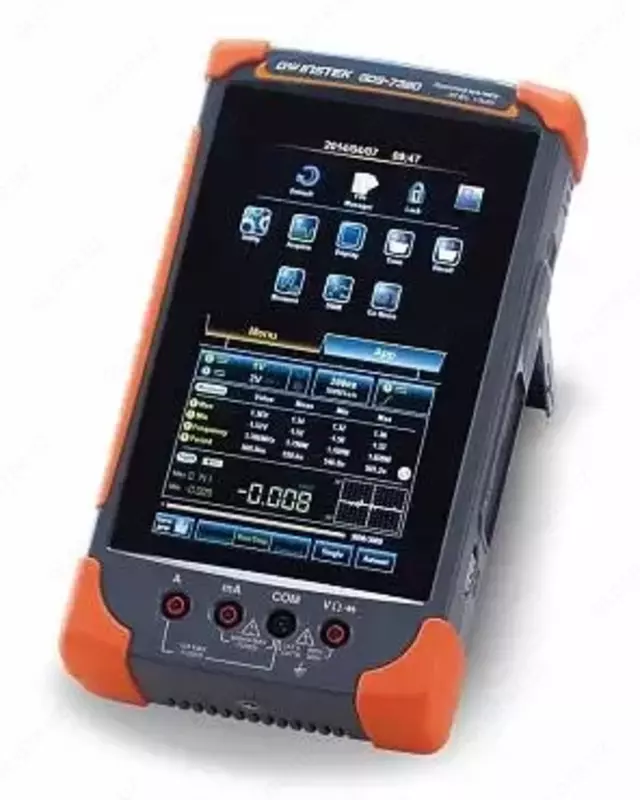

GDS-7220 - osiloskop-multimetr

GDS-7220 ning xarakteristikalari
OSKILLOSKOP REJIMI
Vertikal kanal
Kirishlar soni kanallar
2
Tarmoqli kengligi (-3 dB)
0…200 MGts
Cheklash. o'tish yo'llari.
20 MGts
Koef. og'ishlar (Kotkl.)
2 mV/div…10 V/div (1-2-5 bosqichlarida)
O'rnatish xatosi Kotkl
± 3%
Doimiy ofset
2 mV/div...50 mV/div: ±0,4 V; 100 mV/div...500 mV/div: ± 4 V;
1 V/div…5 V/div: ± 40 V; 10 V/div: ± 300 V
Ko'tarilish vaqti
± 5 ns
Kirish empedansi
1 MŌ (± 2%) / 16,5 pF
Maks. kirish kuchlanishi
300 Vrms, Cat II
Kirish orqali aloqa
Ochiq, yopiq, tuproq
Gorizontal kanal
Koef. skanerlar (Krasv.)
5 ns/div…100 s/div (1-2-5-bosqichlar), magnitafon 100 ms/div – 100 s/div
O'rnatish xatosi Krazv.
±0,002%
Ishlash rejimlari
Asosiy, kechiktirilgan (10 ns...10 s), ZOOM oynalari, magnitafon, X-Y
Sinxronizatsiya
Soat manbalari
har qanday kanal
Sweep trigger rejimlari
O'z-o'zidan tebranish, kutish, yolg'iz
Sinxronizatsiya turi
Chegara, televizor sinxronizatsiyasi, puls davomiyligi bo'yicha, o'zgaruvchan tetik, Oldindan (10 div) va post-trigger (1000 div)
Kirish aloqasini sinxronlash
LPF, HPF, shovqin filtri, o'zgaruvchan tok ulanishi, DC ulanishi
Sinxronlash sezgirligi
0…25 MGts: 0,5 div yoki 5 mV; 25…70/100/200 MGts: 1,5 div yoki 15 mV
Analogdan raqamliga o'tkazish
Vertikal ruxsat
8 bit
Maks. namuna olish tezligi
1 gigagertsli
Interpolatsiya
SinX/x
Xotira hajmi
1 MB
Tepalik detektori
10 ns
Ishlash rejimlari
Namuna, tepalik. detektor; oʻrtacha (2…256), toʻplanish, bitta.
Registrator
30000 to'lqin shakllari
Kursor o'lchovlari
Funksiyalar
∆U; ∆T; 1/∆T
Avtomatik o'lchovlar
Vertikal funktsiyalar
Eng yuqori cho'qqi; Uampl; Urm kv.; -U; +U; Umax; U min; Uavg; yuqori va pauzadagi emissiyalar va boshqalar.
Gorizontal funktsiyalar
Chastotasi; davr; ko'tarilish va pasayish vaqtlari; +/- davomiyligi puls, +/- ish aylanishi.
Kechikishni o'lchash
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, faza
Chastotani o'lchagich
O'lchov diapazoni
Tarmoqli kengligi uchun 2 Gts
Ruxsat
6 ta raqam
Qo'shimcha funktsiyalar
Interfeys
USB (izolyatsiya qilingan)
BY
OpenWave 200
Avtomatik o'rnatish
V/div, s/div, soat parametrlari
X-Y rejimi
X – 1-kanal; Y – 2-kanal; fazalar farqi ± 3 dan 100 kHz gacha
O'rnatilgan flesh-disk
120 MB
MULTIMETER REJIMI
Ko'rsatkich o'lchamlari
Maksimal ko'rsatkich
"5.000" (3½)
To'g'ridan-to'g'ri va o'zgaruvchan (RMS) kuchlanish
O'lchov chegaralari
DC: 50mV, 500mV, 5V, 50V, 500V, 1000V
AC: 500 mV, 5 V, 50 V, 500 V, 1000 V (50 Hz...1 kHz)
In. qarshilik
10 MOhm
Xato
DC
A.C.
50 mV, 500 mV, 5 V, 50 V, 500 V ± (0,05% + 5 emr);
1000 V ± (0,1% + 5 emr)
50 mV, 500 mV, 5 V, 50 V, 700 V ± (1,5% + 15 emr) 50 Gts chastotada - 1 kg
To'g'ridan-to'g'ri va o'zgaruvchan (RMS) oqim
Joriy o'lchov chegarasi
DC: 50 mA, 500 mA, 10 A
AC: 50 mA, 500 mA, 10 A (50 Hz ... 1 kHz), 10 mA dan o'lchash
O'lchov xatosi
DC
A.C.
50 mA, 500 mA, 10 A ± (0,5% + 1 raqam)
50 mA, 500 mA ± (1,5% + 15 emr) 50 Hz - 1 kHz chastotada
50 Hz - 1 kHz chastotada 10 A ± (3% + 15 emr).
Qarshilik
O'lchov chegarasi
500 Ohm, 5 kOm, 50 kOm, 500 kOm, 5 MOhm
O'lchov diapazoni
50 Ohm…5 MOhm
Xato
500 ohm, 5 kom, 50 kohm, 500 kohm ± (0,3% + 3 emr); 5 MŌ ± (0,5% + 5 emr)
