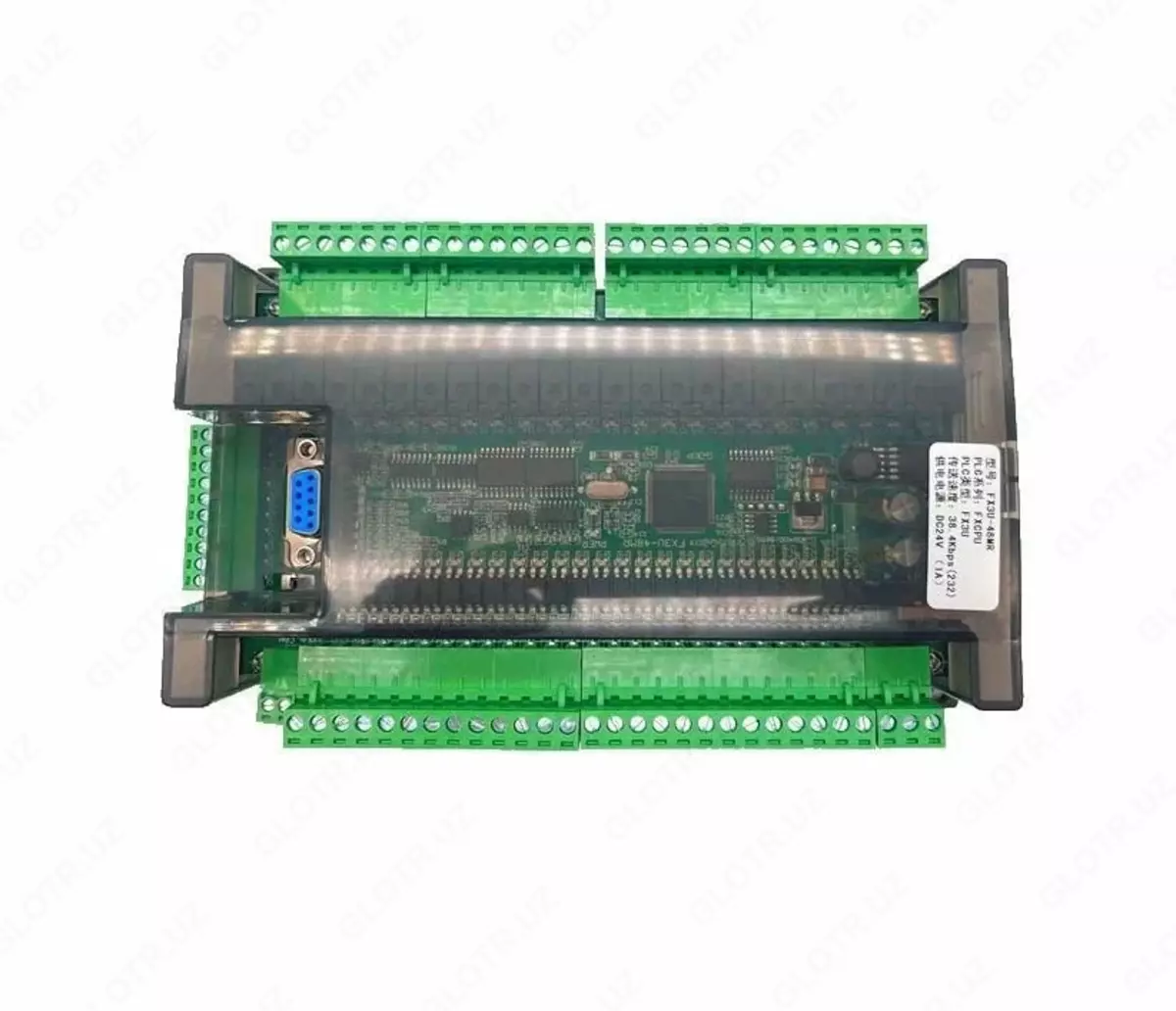

Mitsubishi MELSEC FX3U-48MR dasturlashtiriladigan mantiqiy boshqaruvchi

FX3U-48MR dasturlashtiriladigan mantiqiy kontroller FX3U seriyasidagi yuqori samarali asosiy blok bo'lib, murakkab sanoat avtomatlashtirish tizimlarini yaratish uchun mo'ljallangan. 24 VDC manbaidan ishlaydigan qurilma ko'p sonli kirish va chiqishlarni, yuqori tezlikdagi signalni qayta ishlashni va keng kengaytirish imkoniyatlarini birlashtiradi, bu esa uni jarayonlarni boshqarish uchun ko'p qirrali yechimga aylantiradi.

Kontroller 24 ta diskret kirish va 24 ta rele chiqishlarini o'z ichiga olgan 48 ta o'rnatilgan kirish/chiqish kanallari bilan jihozlangan. Bu sonli nuqtalar qo'shimcha kengaytirish modullariga ehtiyoj sezmasdan murakkab boshqaruv algoritmlarini amalga oshirish, tizim narxini pasaytirish va uning arxitekturasini soddalashtirish imkonini beradi. Rele chiqishlari kontaktorlar, klapanlar, lampalar va boshqa aktuatorlarni o'z ichiga olgan o'zgaruvchan va doimiy yuklarni boshqaradi.

Yuqori buyruqlarni qayta ishlash tezligi (har bir mantiqiy operatsiya uchun 0,065 µs gacha) kirish signali o'zgarishlariga darhol javob berishni ta'minlaydi va kontrollerni yuqori ishlash talablariga ega tizimlarda ishlatishga imkon beradi. 64 000 qadam sig'imiga ega o'rnatilgan dastur xotirasi murakkab mantiqiy va matematik boshqaruv algoritmlarini amalga oshirish imkonini beradi.

Kontroller yuqori tezlikdagi kirishlarni, jumladan, 100 kHz gacha chastotali enkoderlar va sensorlarni qo'llab-quvvatlaydi, bu esa uni aniq joylashishni aniqlash va harakatni boshqarish ilovalari uchun mos qiladi. Qurilmaning arxitekturasi kirish va chiqishlarni izolyatsiya qilingan umumiy liniyalarga ega guruhlarga moslashuvchan taqsimlash imkonini beradi, bu esa operatsion ishonchlilik va xavfsizlikni oshiradi.

FX3U-48MR zamonaviy dispetcherlik, SCADA va Industrial Internet of Things (IIoT) tizimlariga integratsiyalashish imkonini beruvchi RS-232 va RS-485 kabi qo'shimcha aloqa modullarini qo'llab-quvvatlaydi. Ko'p qirrali 24 V doimiy tok quvvat manbai tufayli kontroller mobil tizimlarda, transportda va avtonom qurilmalarda foydalanish uchun mos keladi.

Qurilma sanoat uskunalari, transportni avtomatlashtirish, neft va gaz sanoati, kommunal infratuzilmani boshqarish tizimlari va mobil robototexnika sohasida keng qo'llaniladi.

Afzalliklari

Ko'p sonli o'rnatilgan kirish va chiqishlar

Xavfsiz ishlash uchun 24 V doimiy tok quvvat manbai

Yuqori tezlikdagi signalni qayta ishlash

Ko'p qirrali yukni boshqarish uchun rele chiqishlari

Yuqori tezlikdagi sensorlar va enkoderlarni qo'llab-quvvatlash

Aloqa modulini qo'llab-quvvatlash

Murakkab sanoat tizimlari uchun mos

Mustaqil va mobil qurilmalarda ishonchli ishlash

Texnik xususiyatlar

5 tez-tez so‘raladigan savollar

FX3U-48MR nima uchun ishlatiladi?
Sanoat jarayonlarini avtomatlashtirish va uskunalarni boshqarish uchun ishlatiladi.

Nechta kirish va chiqish mavjud?
24 kirish va 24 rele chiqish mavjud.

Yuqori tezlikdagi datchiklarni ulash mumkinmi?
Ha, 100 kHz gacha qo‘llab-quvvatlaydi.

Kengaytirish imkoniyati bormi?
Ha, aloqa va funksional modullar qo‘shish mumkin.

Qayerlarda ishlatiladi?
Sanoat, transport, energetika va avtomatlashtirish tizimlarida qo‘llaniladi.
