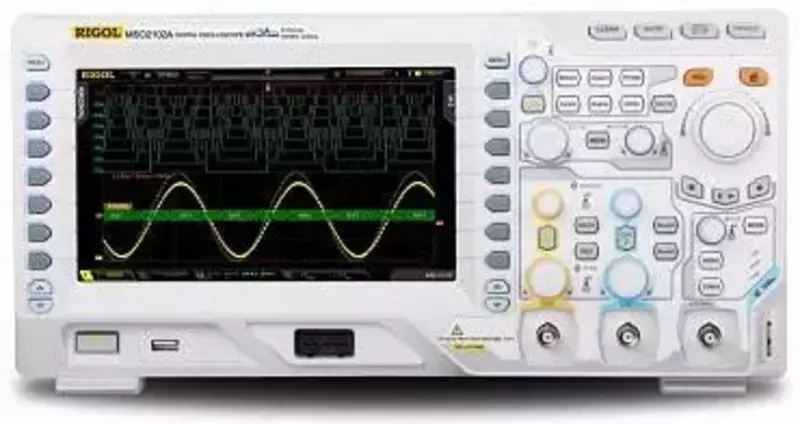

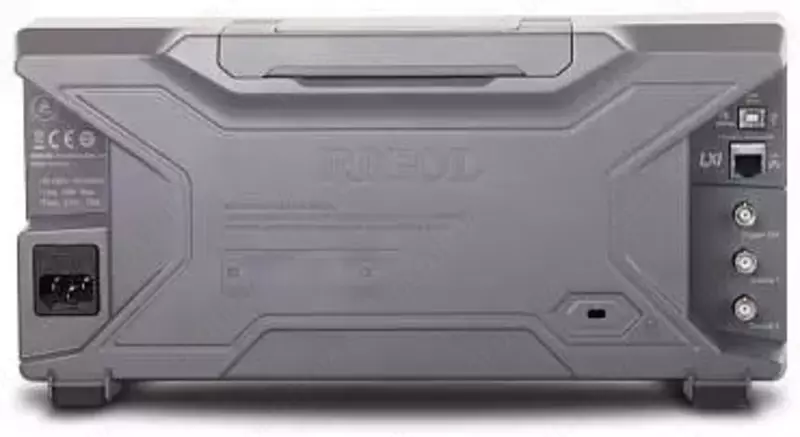

MSO2102A-S - o'rnatilgan osilatorli raqamli osiloskop

MSO2102A-S texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 100 MGts
Kanallar soni 2 + 16 raqamli + tashqi tetik
Minimal aniqlanadigan impuls davomiyligi 5 ns
Ro'yxatdan o'tish rejimi Oddiy

Tepalik detektori
Analog kanallar: 500 ps - bitta kanal, 1 ns - ikkita kanal
Raqamli kanallar: 1 ns (8 kanal), 8 ns (16 kanal)

O'rtacha (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 namunalar)
Maks. namuna olish (real vaqt)
Analog kanallar:
2 GS/s (1 GS/s - 2 kanal)

Raqamli kanallar:
1 GS/s (8 kanal), 500 MSa/s (16 kanal)
Yuqori aniqlik rejimi ≥5 µs/div @ 1 GS/s yoki ≥10 µs/div @ 500 MS/s da 12 bit
Kirish Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
Analog kanallar:
1 MŌ±1% || 16 pF ±3 pF yoki 50 Ō±1,5%

Raqamli kanallar:
101 kŌ±1% || 9 pF ±3 pF
Zond susaytirishini hisobga olish
Analog kanallar:
1-2-5 bosqichlarida 0,01x-1000x
Maksimal kirish kuchlanishi
Analog kanallar:
300 Vrms CAT I, 100 Vrms CAT II
Vaqtinchalik haddan tashqari kuchlanish 1000 Vp-p

Raqamli kanallar:
40 Vrms CAT I
Vaqtinchalik haddan tashqari kuchlanish 800 Vp-p
Tarmoqli kengligi chegarasi
20 MGts, to'liq diapazon
Variantlar
gorizontal tizim To'lqin shaklini olish tezligi
50000 os/sek
Interpolatsiya
(sin x)/x
Yozib olish chuqurligi
Analog kanallar:
Har bir kanal uchun 14 M ball (tanlanadigan 1,4 M; 140 K; 14 K), variant - 56 M ball
7 M ball (tanlov 0,7 M; 70 K; 7 K) ikkita kanal, variant - 28 M ball
Raqamli kanallar:
14M (8 kanal) / 7M (16 kanal)
28M (8 kanal) / 14M (16 kanal) varianti
Tozalash omili
5 ns/div ~ 1000 s/div, 1~2~5 qadamlarda
Vaqt bazasi xatosi ±25 ppm
Ishga tushirishdan oldingi maksimal kechikish: ≥ 1 ekran kengligi
Post-trigger: 1 s....100000 s
Tartiblar
Y-T, X-Y, magnitafon, kechikish
Vertikal tizim parametrlari Vertikal o'lchamlari
Analog kanallar:
8 bit

Raqamli kanallar:
1 bit
Analog kanallar
Vertikal og'ish
500 µV/div ~ 10 V/div (1 MŌ)
500 µV/div ~ 10 V/div (50 Ō)
Ofset diapazoni ±2V (500uV ~ 50mV),
±10V (51mV ~ 200mV),
±50V (205mV~2V)
±100V (2,05V~10V)
Analog davriy signal DC ~ 100 MGts uchun tarmoqli kengligi
Bitta signal DC ~ 100 MGts uchun tarmoqli kengligi
Past chastota chegarasi ≤5Hz (BNC kirishida)
Ko'tarilish vaqti ≤3,5 ns (odatiy)
Daromad xatosi ±2%
Ofset xatosi
±0,1 div ±2 mV ±1% ofset
Kanallar orasidagi izolyatsiya ≥40 dB
Raqamli kanallar
Eshiklar
8 ta kanalli 1 guruh, sozlanishi
Chegara darajasi
TTL (1,4 V)
5,0 V CMOS (+2,5 V); 3,3V CMOS (+1,65V)
2,5 V CMOS (+1,25 V); 1,8 V CMOS (+0,9 V)
ECL (-1,3 V)
PECL (+3,7 V)
LVDS (+1,2 V)
0 V
Foydalanuvchi uchun moslashtirilgan
Chegara oralig'i
10 mV qadamlarda ±15 V
Chegarani sozlash xatosi
±(100 mV + belgilangan qiymatdan 3%)
Maksimal dinamik diapazon
±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi
500 mVp-p
Vertikal ruxsat
1 bit
Kursor o'lchovlari
qo'lda (DEV, DET, 1/DT), kuzatish, avtomatik
Avtomatik eng yuqori qiymat, eng yuqori qiymat, pastki qiymat, amplituda, o'rtacha, o'rtacha kvadrat ildiz, oshib ketish, oldindan tortish, maydon, davr maydoni, chastota, davr, ko'tarilish vaqti, pasayish vaqti, musbat puls kengligi, manfiy puls kengligi, musbat ish aylanishi, manfiy Ish aylanishi, kechikish A→B↑, kechikish A→B↓, faza A→B↑ ,Faza A→B↓
Displey
Bir vaqtning o'zida 5 ta o'lchov
Statistika
O'rtacha, maksimal, minimal, og'ish, o'lchovlar soni
Chastotani o'lchagich
o'rnatilgan, 6 ta raqam
A+B, A-B, A*B, A/ B, FFT matematik amallar, tahrirlash mumkin. rivojlangan funksiyalar, mantiqiy operatsiyalar
FFT oynalari
to'rtburchak, Hanning, Blackman, Hamming
Mantiqiy operatsiyalar
VA, YOKI, EMAS, XOR
Matematik funktsiyalar
Intg, Diff, Log, Exp, Sqrt, Sinus, Kosinus, Tangent
Dekodlash
Parallel (standart), RS-232/UART (ixtiyoriy), I²C (ixtiyoriy), SPI (ixtiyoriy)
Boshlash tizimi

Xususiyatlarning ma'nosi
Trigger darajasi diapazoni Ekran markazidan ichki ±5 bo'linish
EXT ±4 V
Ishga tushirish rejimi
Avtomatik, oddiy, bitta
Filtrlash Yuqori o'tkazuvchanlikni kesish (75 kHz), past o'tish filtri (75 kHz)
Trigger darajasi blokirovkasi 100ns~10s
Trigger sezuvchanligi
1 div (< 10 mV); 0,3 div (>10 mV)
Oldindan yugurish
ko'tarilish, tushish, ko'tarilish va tushish
Impuls kengligi bo'yicha trigger sharti musbat impuls qutbliligi: >, <, =
manfiy impuls polaritesi: >, <, =
Sozlash diapazoni 2 ns ~ 4 s
Ishga tushirish
ishga tushirish holati ijobiy yoki salbiy qutblanish: >, <, diapazonda <>
Sozlash diapazoni 2 ns ~ 4 s
Deraza bo'ylab yugurish
(AT-DS2000A varianti)
Old ko'tarilish, tushish, ko'tarilish va tushish
Boshlang'ich pozitsiyasi Kirish, chiqish, vaqt
Oyna kengligi (vaqt) 16 ns ~ 4 s
N chetida tetik
(AT-DS2000A varianti)
Old turi ko'tarilish, tushish
Vaqt 16 ns ~ 10 s
Old raqam 1 ~ 65535
Video trigger
NTSC, PAL va SECAM tizimi
Standart 480P, 576P, 720P, 1080P; 1080i HDTV (variant AT-DS2000A)
Shablon bo'yicha ishga tushirish
Shablonni o'rnatish
H, L, X, ko'tarilgan chekka, tushadigan chekka
Kechiktirilganda ishga tushirish
(AT-DS2000A varianti)
Oldindan ko'tarilish, tushish
Kechikish sharti >, <, interval ichida<>, intervaldan tashqarida ><
Kechikish davomiyligi 2ns ~ 10s
Vaqt tugashi bilan tetiklash
