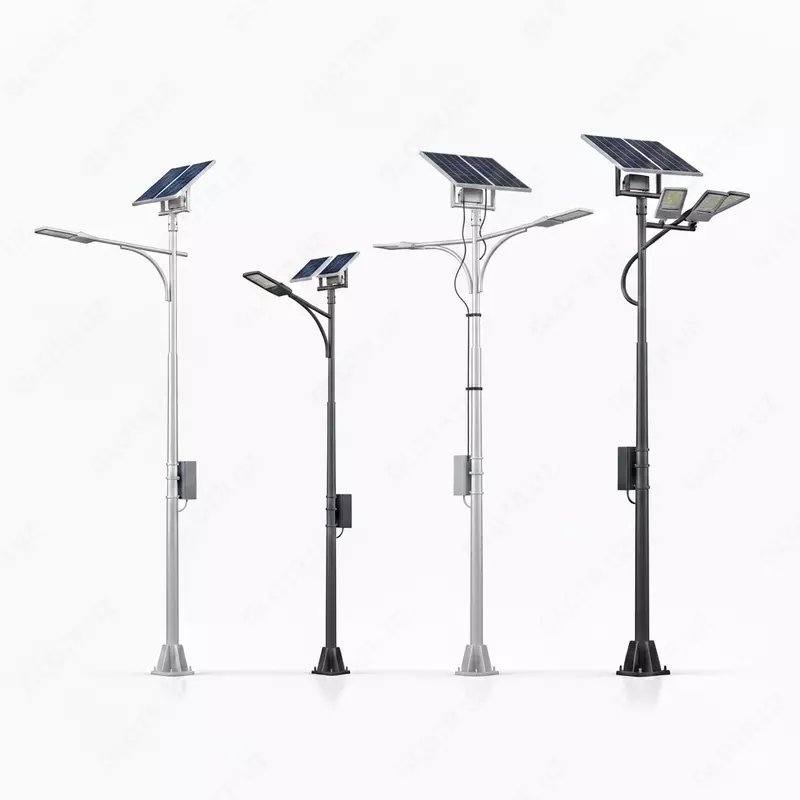

Yoritish tayanchlari

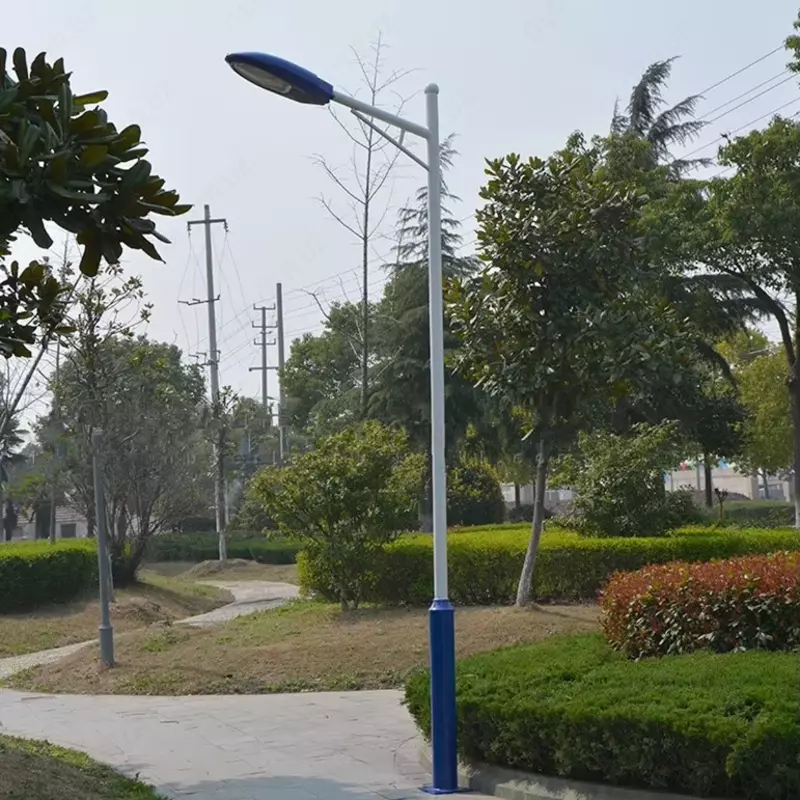

Flanetsli yoritish ustunlari (ko‘p qirrali va quvurli) — yoritgichlarni o‘rnatish, kabel osish va muhandislik elementlarini joylashtirish uchun mo‘ljallangan universal konstruksiyalar. Shahar va aholi punktlarida keng qo‘llaniladi: turar joy hududlari, parklar, avtoturargohlar, savdo va sport obyektlari, AYOQSh va boshqa joylarda.

Qo‘llanilishi:

• yoritgichlarni o‘rnatish
• SIP (o‘z-o‘zini ushlab turuvchi izolyatsiyalangan simlar)ni osish
• reklama konstruksiyalarini joylashtirish
• yo‘l belgilarini o‘rnatish

Ustun turlari:

Ko‘p qirrali (granёnniy)

• sakkiz qirrali kesim
• belgilar: STV, NFG, OGKf, OME va boshqalar

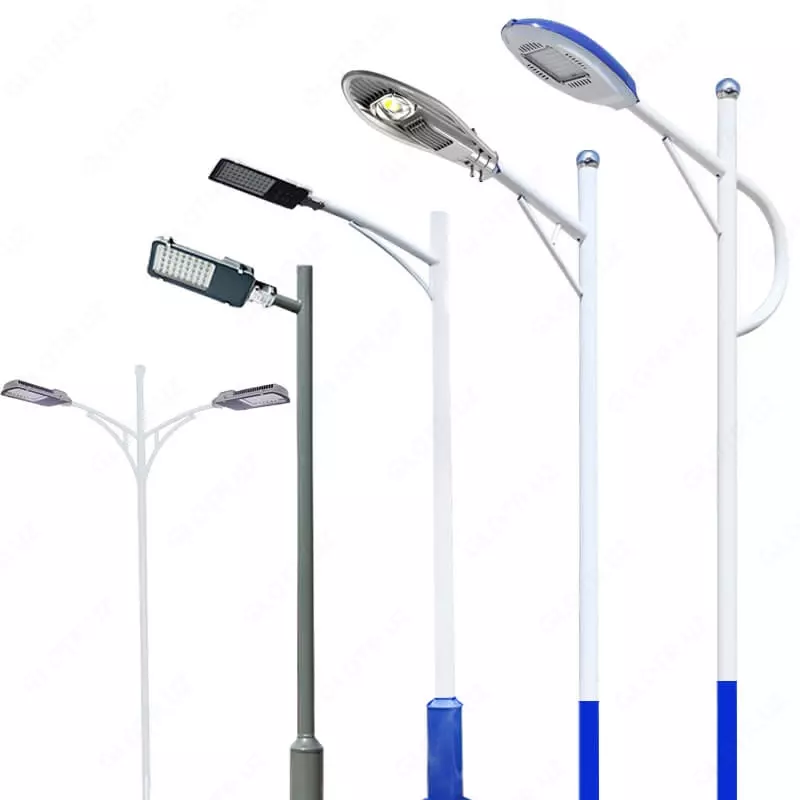

Quvurli

• dumaloq kesim (ikki xil diametrli quvurlardan iborat)
• belgilar: NTf, NF, NP, OT, ONT, ONTF va boshqalar

Barcha ustunlar flanets orqali fundamentga o‘rnatiladi va kabel uchun ichki kanal yoki montaj oynasiga ega.

1. Nosilovoy (yuk ko‘tarmaydigan) ustunlar:

• faqat yoritgichlar uchun
• kabel o‘tkazish: yer osti (ko‘p qirrali) yoki pastki oynadan (quvurli)
• kuchlanish yuklari uchun mo‘ljallanmagan
• kronshteyn va adapterlar o‘rnatish mumkin

2. Silovoy ustunlar (ko‘p qirrali):

• kabel o‘tkazish: havo yoki yer osti
• yuklama: 400–2000 kg
• turlari: oraliq, ankerni, burchakli, yakuniy
• belgilar: SFG, OGSf, MGKS, SGKSf va boshqalar

Texnik xususiyatlar:

Material va konstruktsiya:

• po‘lat (3–6 mm)
• kesimi: sakkiz qirrali yoki dumaloq
• ishlab chiqarish: bukish va payvandlash

O‘rnatish:

• flanetsli, fundament asosida
• kabel kanali yoki montaj oynasi mavjud

Qoplama:

• issiq rux bilan qoplash yoki bo‘yash

O‘lchamlar:

• balandligi — 3–12 m
• pastki diametri — 150–500 mm
• yuqori diametri — 80–200 mm

Ekspluatatsiya:

• shamol yuklamalariga chidamli
• xizmat muddati — 25–50 yil

Afzalliklari:

• tashish va o‘rnatish qulay
• keng qo‘llanish imkoniyati
• mustahkam va uzoq xizmat qiladi
