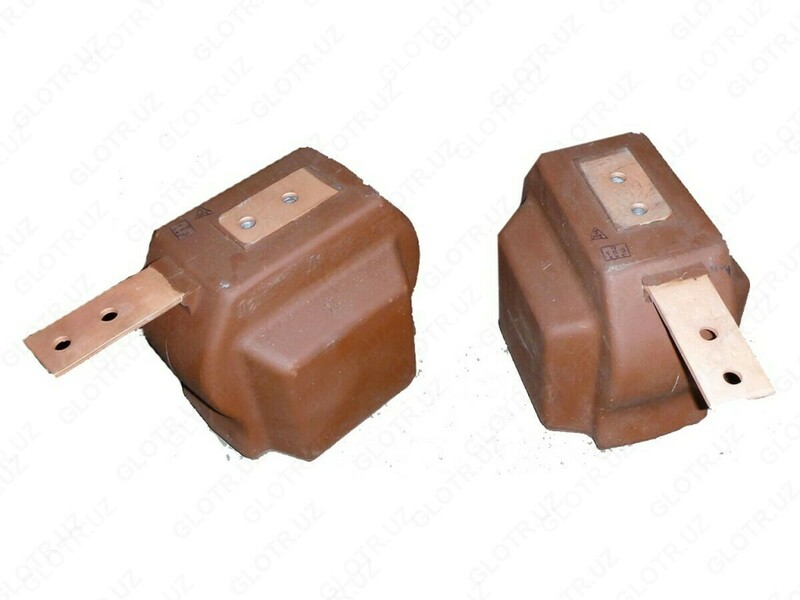

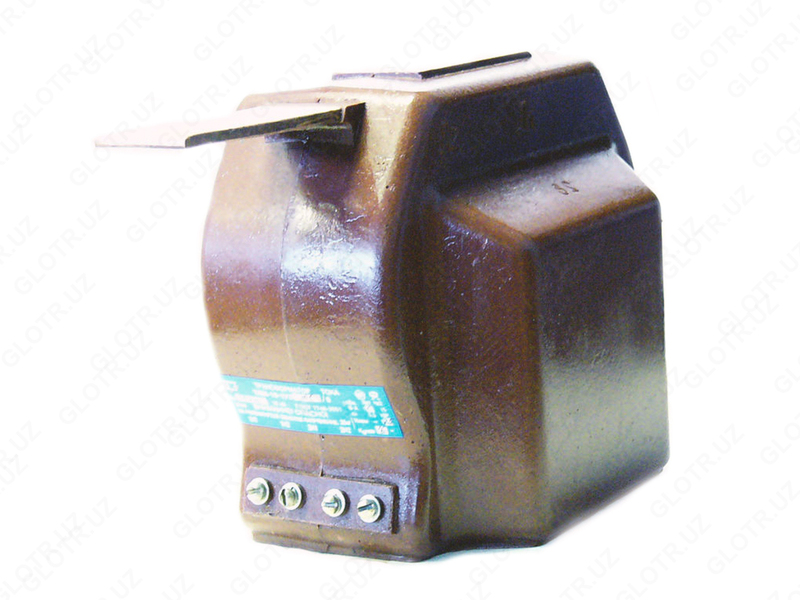

Oqim transformatori TLM 10 50/5 dan 1500/5 gacha

TLM-10 oqim transformatorlari TLM-10 oqim transformatorlari o'zgaruvchan tok moslamalarida o'lchov vositalariga, himoya va boshqarish moslamalariga o'lchov ma'lumotlari signalini uzatish uchun mo'ljallangan. Hozirgi transformator ramzi tuzilishi: TLM-10-X-0.5 / 10R-X / 5 X: T - oqim transformatori; L - quyma izolyatsiya; M - kichik o'lchamdagi; 10 - nominal kuchlanish, kV; X - konstruktiv versiya (1 yoki 2); 0,5 - o'lchash uchun sarg'ishning nominal aniqlik klassi; 10R - himoya qilish uchun o'rashning nominal aniqlik klassi; X - nominal birlamchi tok, A; 5 - nominal ikkilamchi oqim, A; X - iqlim versiyasi va joylashish toifasi (Y3, T3) GOST 15150-69 bo'yicha. Transformatorlarning ishlash shartlari: Atrof muhit havosining yuqori ish qiymati o'rtacha iqlim uchun 50 ° S, tropik iqlim uchun - 55 ° S. Transformatorning kosmosdagi ish holati har qanday. GOST 12.2.007.3-75 bo'yicha xavfsizlik talablari. Mahalliy etkazib berish uchun oqim transformatorlari TU 16-517.893-80 ga mos keladi, eksport uchun: - GOST 7746-89. TU 16-517.893-80; GOST 7746-89 TLM-10 oqim transformatorining texnik xususiyatlari: Nominal kuchlanish, kV - 10 Nominal birlamchi oqim, A - 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500 Nominal ikkilamchi oqim, A - 5 Oqim chastotasi, Hz - 50, 60 Oqim transformatorining ma'lumotlari sargilar jadvalda keltirilgan. bitta.
