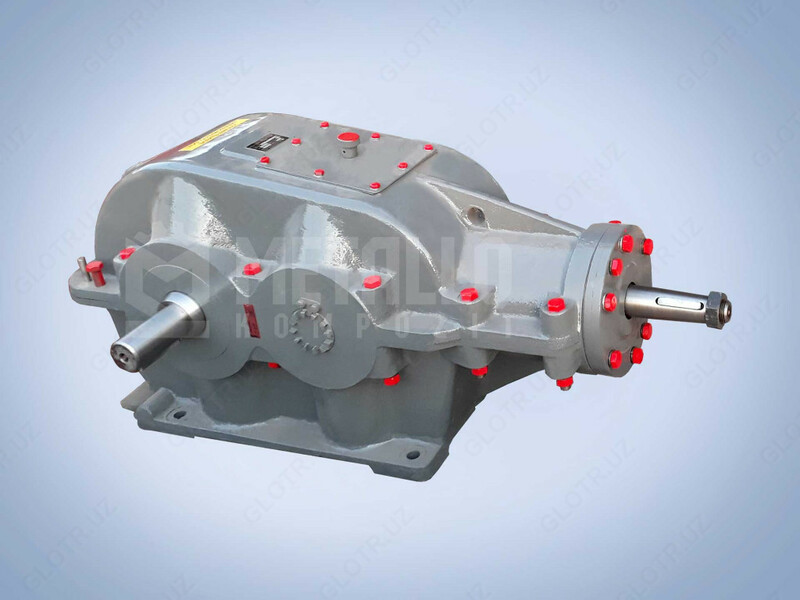

Редуктор двухступенчатый КЦ1

Редуктор двухступенчатый КЦ1

Редукторы двухступенчатые типа КЦ1 общего назначения предназначены для того, чтобы измененить крутящийся момент и частоту вращения вала в диапазоне передаточных чисел от 6,3 до 28.

Редукторы выполняются по развернутой схеме, т.е. они имеют несимметричное расположение зубчатой передачи относитель­но опор. Корпус редуктора чугунный с горизонтальным разъемом. Зубчатая передача выполняется при помощи внешнего эвольвентного зацеплениея, цилиндрическая передача — при помощи косых зубьев, коническая — при помощи круговыми.

Регулировка конического зацепления осуществляется осевым смещением вал-шестерни и вала колеса. Осевое смещение вал-шестерни производится посредством установки металлических прокладок между корпусом редуктора и фланцем станка, а вала конического колеса — посредством прижимных крышек и винтовых упоров, расположенных центрально в закладных крышках.

Валы монтируются на подшипниках качения, осевая регулировка подшипников в конической вал-шестерни производится металлическими прокладками, устанавливаемыми между торцом стакана и фланцем прижимной крышки, прикрепленной к корпусу редуктора болтами. Регулировка подшипников после­дующих валов производится или регулировочными кольцами, устанавливаемыми между закладной крышкой и наружным коль­цом подшипника, или прижимными крышками и регулировочными винтами, расположенными центрально в закладных крышках. Регулировка подшипников вала конического колеса производится одновременно с регулировкой конического зацепления.

Для соединения картера редуктора с атмосферой на смотровом люке предусмотрена отдушина.

Выступающий конец вала конический, а тихоходного (при обычном исполнении) — цилиндрический (Ц); уплотнение концов валов лабиринтное. Тихоходный вал редуктора может также изготавливать с выступающим концом в виде зубчатого венца (М).

Он изготавливается по особому соглашению с заводом-изготовителем редукторов и только для схем сборок 41 и 42.

Пример условного обозначения редуктора при заказе:

Редуктор КЦ1-200-28-41Ц, Ts 23894968-01:2017,

где:

• КЦ1-тип редуктора;
• 200 — определяющий размер, мм;
• 28 — номинальное передаточное число;
• 41 — вариант сборки;
• Ц — цилиндрический конец выходного вала.
