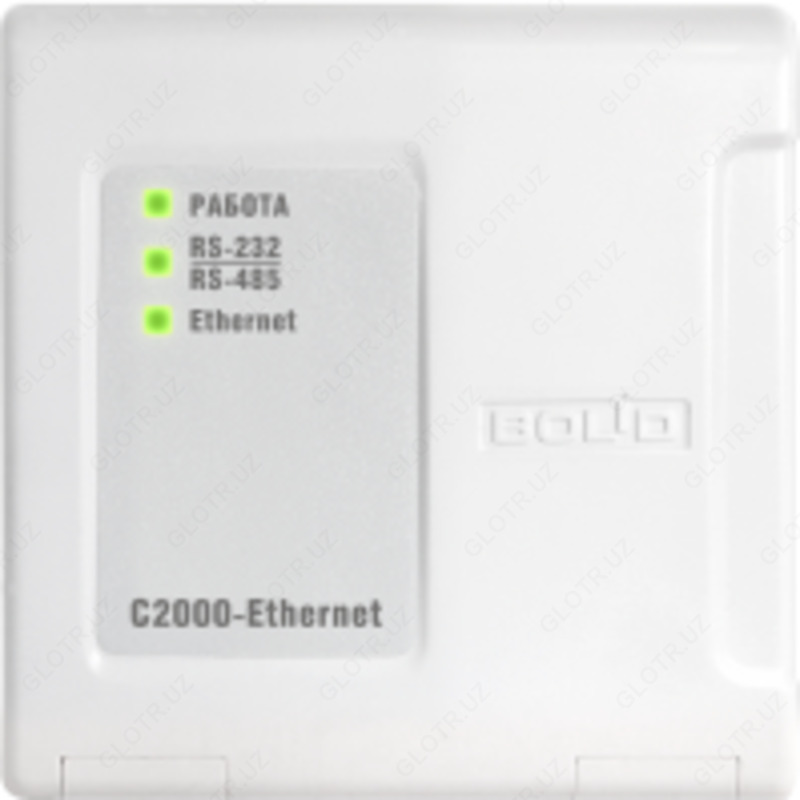

RS-485 / RS-232 Ethernet S2000-Ethernet tarmog'idagi interfaol konvertor

RS-485 / RS-232 Ethernet S2000-Ethernet tarmog'idagi interfaol konvertor

Buyurtma asosida Kod: P-0103627

750 400 so'm / dona

Ulgurji narxlar

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

ПРЕОБРАЗОВАТЕЛЬ ИНТЕРФЕЙСОВ RS-485/RS-232 В ETHERNET С2000-ETHERNET

"С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО "Орион" используется для организации связи приборов по локальной сети.
В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Параметры работы по локальной сети
- скорость передачи	10 Мбит/с
- используемые протоколы	UDP, ICMP (ping), ARP
- поддерживаемые способы адресации IP-пакетов	прием/передача единичных пакетов прием широковещательных пакетов
- максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"	8
Параметры работы интерфейсов RS-485/RS-232
- скорость передачи данных	для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600 или 19200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
- количество стартовых/стоповых бит	8 бит данных и 1 стоповый 8 бит данных и 2 стоповых
- контроль четности	отсутствует
- максимальная длина пакета	264 байта
- длина линии связи RS-485	не более 1500 м
- длина линии связи RS-232	не более 20 м
Напряжение питания	12 ÷ 24 В постоянного тока
Потребляемый ток	не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания	не более 3 с
Рабочий диапазон температур	от минус 30 до +50 °C
Степень защиты корпуса	IР20
Габаритные размеры	102×107×39 мм
Вес прибора	не более 0,2 кг
Программирование прибора	программой UProg.exe
Подключение к ПК	через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору	RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
