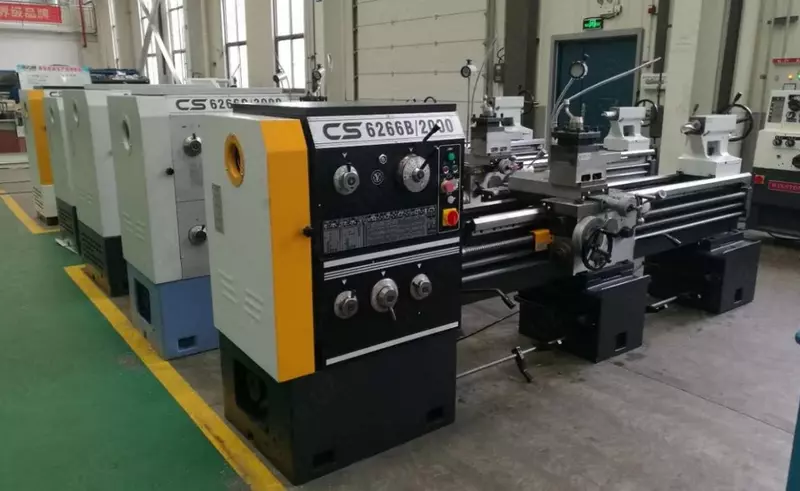

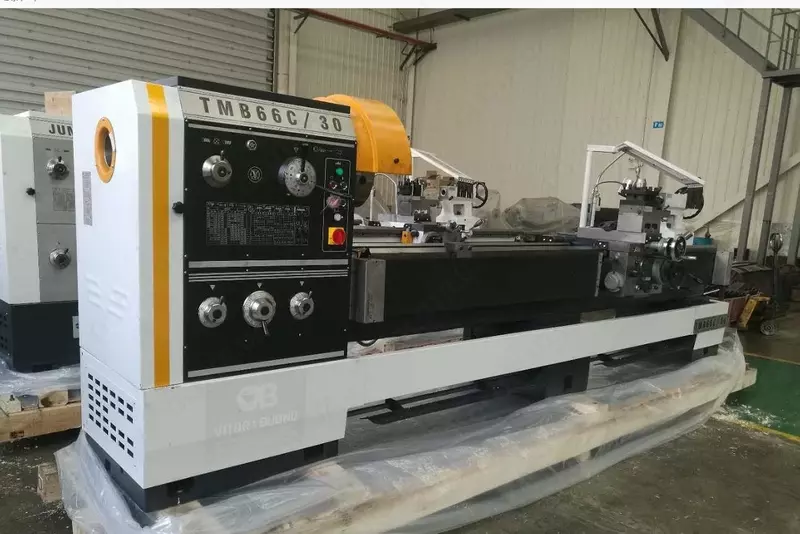

C/660 seriyali universal tokarlik dastgohi
Sotuvda mavjud Kod: P-1156623Universal Torna tashqi va ichki silindrsimon sirtlarni, konusning yuzalarini va boshqa aylanadigan sirtlarni, burg'ulash teshiklari va moylash oluklarini qayta ishlash uchun mo'ljallangan. Ushbu Torna shpindel birligi va ramkasining qattiqligini oshirdi. Bu haydovchining kuchidan to'liq foydalangan holda katta kesish kuchi bilan ishlov berishga imkon beradi. Issiq va silliqlangan spiral tishli g'ildiraklar jim ishlashni, mashinaning chidamliligini va silliq siljishni ta'minlaydi. Har xil turdagi o'ymakorliklarning Universal tokarlik stanogi tashqi va ichki silindrsimon yuzalarni, konussimon detallarni, teshiklarni yo‘nish va kengaytirish hamda turli xil rezbalarni kesish uchun mo‘ljallangan. Mustahkam stanina va shpindel konstruktsiyasi yuqori aniqlik, barqaror ishlash va katta kesish yuklamalarida samarali ishlashni ta'minlaydi.
Qotirilgan va silliqlangan qiya tishli uzatmalar jim ishlash, uzoq xizmat muddati va uzatmalarni silliq almashtirish imkonini beradi. Ishlov berish aniqligi IT7, sirt silliqligi esa Ra 1,6 gacha yetadi. Stanok mashinasozlik korxonalari, ishlab chiqarish sexlari va ta'mirlash ustaxonalari uchun mos.
Asosiy parametrlar
| Parametr | Qiymat |
|---|---|
| Mahsulot turi | Universal tokarlik stanogi |
| Qo‘llanishi | Metallga ishlov berish |
| Stanina ustidagi maksimal diametr | Ø660 mm |
| Maksimal ishlov uzunligi | 2950 mm gacha |
| Asosiy dvigatel quvvati | 7,5 kVt |
| Shpindel aylanish tezligi | 9–1600 ayl/min |
Texnik xususiyatlar
| Xususiyat | Qiymat |
|---|---|
| Support ustidagi maksimal diametr | Ø420 mm |
| Zagotovka uzunligi | 1000 / 1500 / 2000 / 3000 mm |
| Shpindel diametri | Ø82 mm (B), Ø105 mm (C) |
| Tezliklar soni | 24 |
| Metrik rezba | 0,5–224 mm |
| Dyuym rezbasi | 72–1/8 TPI |
| Modulli rezba | 0,5–112 MP |
| Uzunlama uzatish | 0,012–2,73 mm/ayl |
| Ko‘ndalang uzatish | 0,028–6,43 mm/ayl |
| Keskich o‘lchami | 25×25 mm |
| Orqa babka pinoli yurishi | 150 mm |
| Sovutish nasosi | 0,12 kVt |
| Og‘irligi | 2150–3000 kg |
Komplektatsiya
- 4 jag‘li patron
- Planshayba
- Statsionar lyunet
- Harakatlanuvchi lyunet
- Avtomatik to‘xtash tizimi
- Qirindi himoyasi
- SOJ (sovutish suyuqligi) tizimi
- Ishchi zona yoritgichi
- Oyoq tormozi
- Aylanuvchi markaz
- Orqa babka
- O‘tish vtulkasi
- Rus tilidagi yo‘riqnoma
5 ta tez-tez beriladigan savollar
1. Stanok nima uchun mo‘ljallangan?
Metall detallarni tokarlik usulida ishlov berish uchun.
2. Qanday rezbalarni kesadi?
Metrik, dyuym, modulli va pitch rezbalarni.
3. Sovutish tizimi bormi?
Ha, SOJ tizimi mavjud.
4. Aniqlik darajasi qanday?
IT7 aniqlik sinfi va Ra1,6 gacha sirt sifati.
5. Qayerda ishlatiladi?
Mashinasozlik korxonalari, ishlab chiqarish va ta'mirlash ustaxonalarida.katta tanlovi. Maksimal ishlov berish aniqligi IT7 ga, ishlov berilgan sirtning pürüzlülüğü Ra1,6 ga etadi.
uskunalar
4 kamerali patron
Planchaiba
Ruxsat etilgan lunet
Harakatlanuvchi lunet
Avtomatik to'xtash
Chiplardan himoya qilish
Sovutish suvini etkazib berish tizimi
Ish joyini yoritish
Oyoq tormozi
Aylanadigan markaz
Qopqoq
O'tish uyasi
Rus tilidagi ko'rsatmalar
Parametr Qiymati
To'shak ustidagi maksimal ishlov berish diametri Ø660
Kaliper ustidagi maksimal ishlov berish diametri Ø420
Ish qismining maksimal uzunligi 1000 / 1500 / 2000 / 3000
Maksimal burilish uzunligi 950 / 1450 / 1950 / 2950
Ø82 eksenel teshikli mil (b seriyasi)Ø105 (C seriyasi)
Mildagi teshik konusi Ø90 1:20 (b seriyasi) Ø113 1: 20 (C seriyasi)
Viteslar soni 24 rpm
Milning aylanish tezligi 9-1600
Metrik ip 0.5-224mm / 48
Dyuymli iplar
burilish/dyuym 72-1 / 8t. p. i / 46
56-4 D. P/45 pitch iplari
Modulli ip 0.5-112 M. P / 42
Uzunlamasına etkazib berish diapazoni 0.012-2.73/93
Transvers etkazib berish diapazoni 0.028-6.43/93
Transvers tezlashtirilgan harakat 50Hz:4.5; 60Hz: 5.4
Uzunlamasına tezlashtirilgan harakat 50Hz: 1.9; 60Hz:2.3
12-qadam (2TPI)
Kesish chanasining maksimal yurishi 145
Transvers vagonning maksimal zarbasi 320
Plitaning burilish burchagi 90
25×25 kesmaning kesimi
Dumg'aza pinolining diametri Ø75
MT5 dumbasining pinoli konusi
Maksimal tepish zarbasi 150
Qopqoqning uzunlamasına harakati ±15
Asosiy dvigatel quvvati 7,5
Tezlashtirilgan besleme quvvati 0,3
Soj nasosining quvvati 0,12
Mashinaning uzunligi 2382 / 2632 / 3132 / 3632 / 4632
Mashinaning kengligi 975
Mashinaning balandligi 1230 / 1270 / 1350 / 1270 / 1450
Mashinaning og'irligi 2150 / 2200 / 2400 / 2600 / 3000
