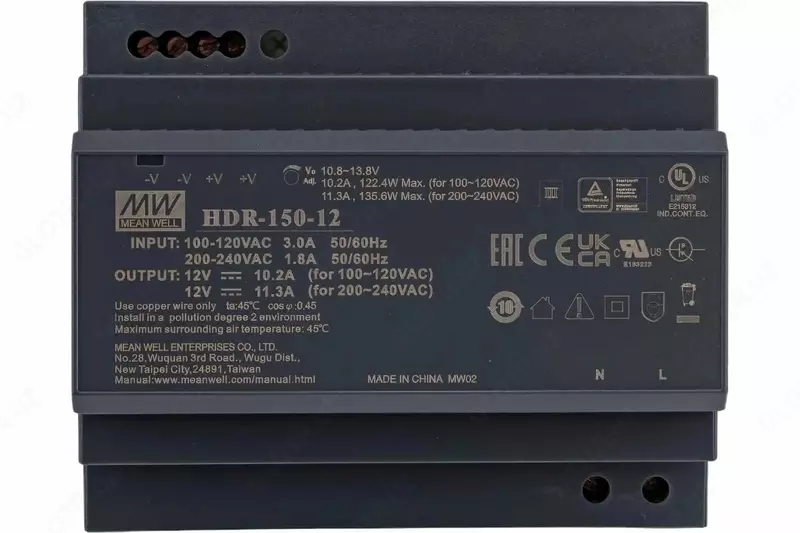

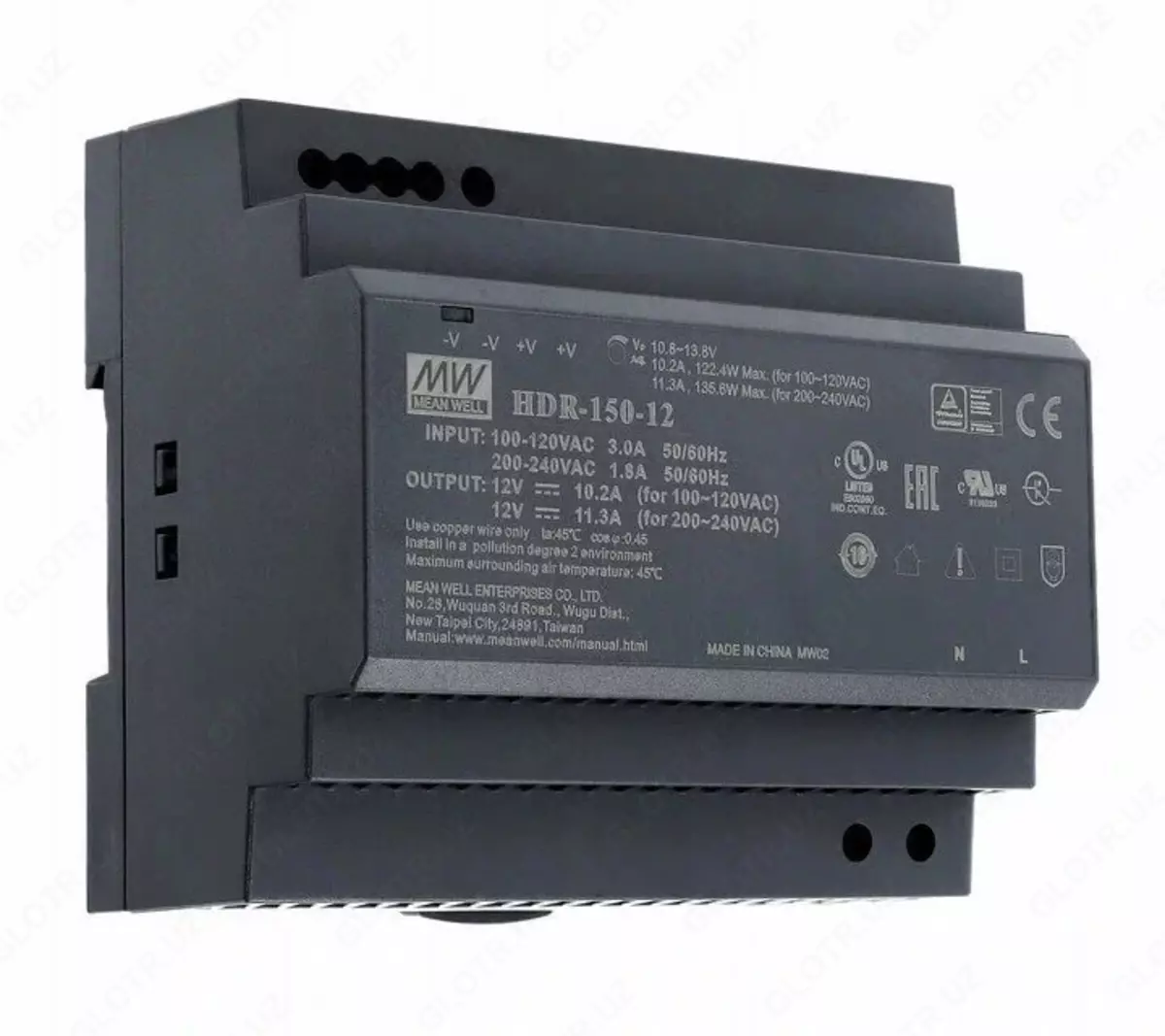

Промышленный импульсный источник питания "Mean Well" HDR-150-12 на DIN-рейку

Mean Well HDR-150-12 — ультратонкий AC/DC источник питания, предназначенный для преобразования сетевого переменного напряжения в стабилизированное 12 В постоянного тока. Модель разработана для установки на DIN-рейки TS-35/7.5 и TS-35/15 и широко применяется в системах промышленной автоматизации, автоматизации зданий, распределительных шкафах, электромеханическом оборудовании и системах домашней автоматизации.

Источник питания выполнен в компактном пластиковом корпусе шириной 105 мм, что позволяет эффективно использовать пространство внутри шкафов управления. Устройство поддерживает универсальный диапазон входного напряжения 85...264 В AC с возможностью эксплуатации до 277 В AC, а также работу от 120...370 В DC (до 390 В DC в эксплуатационном режиме). Благодаря этому HDR-150-12 подходит для эксплуатации в различных промышленных сетях электропитания.

Модель обеспечивает стабилизированное выходное напряжение 12 В DC с регулируемым диапазоном 10,8...13,8 В. Номинальный выходной ток составляет 10,2 А при питании от 115 В AC и 11,3 А при 230 В AC, обеспечивая выходную мощность до 135,6 Вт.

Высокий КПД до 89% снижает тепловыделение и позволяет использовать устройство без вентилятора. Охлаждение осуществляется естественной конвекцией воздуха, а рабочий диапазон температур составляет от -30 до +70 °C. Источник питания соответствует II классу изоляции, категории перенапряжения III и оснащён светодиодной индикацией наличия питания.

Для безопасной эксплуатации предусмотрены встроенные защиты от короткого замыкания, перегрузки и перенапряжения с автоматическим восстановлением в предусмотренных режимах работы. Низкое энергопотребление без нагрузки (менее 0,3 Вт) делает устройство энергоэффективным решением для непрерывной эксплуатации.

Преимущества

• Ультратонкий корпус шириной 105 мм.
• Универсальный вход 85...264 В AC и 120...370 В DC.
• Регулируемое выходное напряжение 10,8...13,8 В.
• Выходная мощность до 135,6 Вт.
• КПД до 89%.
• Естественное охлаждение без вентилятора.
• Потребление без нагрузки менее 0,3 Вт.
• Защита от короткого замыкания, перегрузки и перенапряжения.
• Светодиодная индикация питания.
• Монтаж на DIN-рейку TS-35/7.5 и TS-35/15.

Технические характеристики

Часто задаваемые вопросы

1. Для каких систем предназначен HDR-150-12?
Источник питания используется в промышленной автоматизации, автоматизации зданий, системах управления, распределительных шкафах и электромеханическом оборудовании.

2. Можно ли регулировать выходное напряжение?
Да. Выходное напряжение регулируется в диапазоне 10,8...13,8 В.

3. Требуется ли принудительное охлаждение?
Нет. Устройство охлаждается естественной конвекцией воздуха без использования вентилятора.

4. Какие виды защиты предусмотрены?
Источник питания оснащён защитой от короткого замыкания, перегрузки и перенапряжения.

5. На какие DIN-рейки устанавливается устройство?
Модель предназначена для монтажа на DIN-рейки TS-35/7.5 и TS-35/15.
