Промышленный модуль бесперебойного питания "Mean Well" DUPS20 DC ток

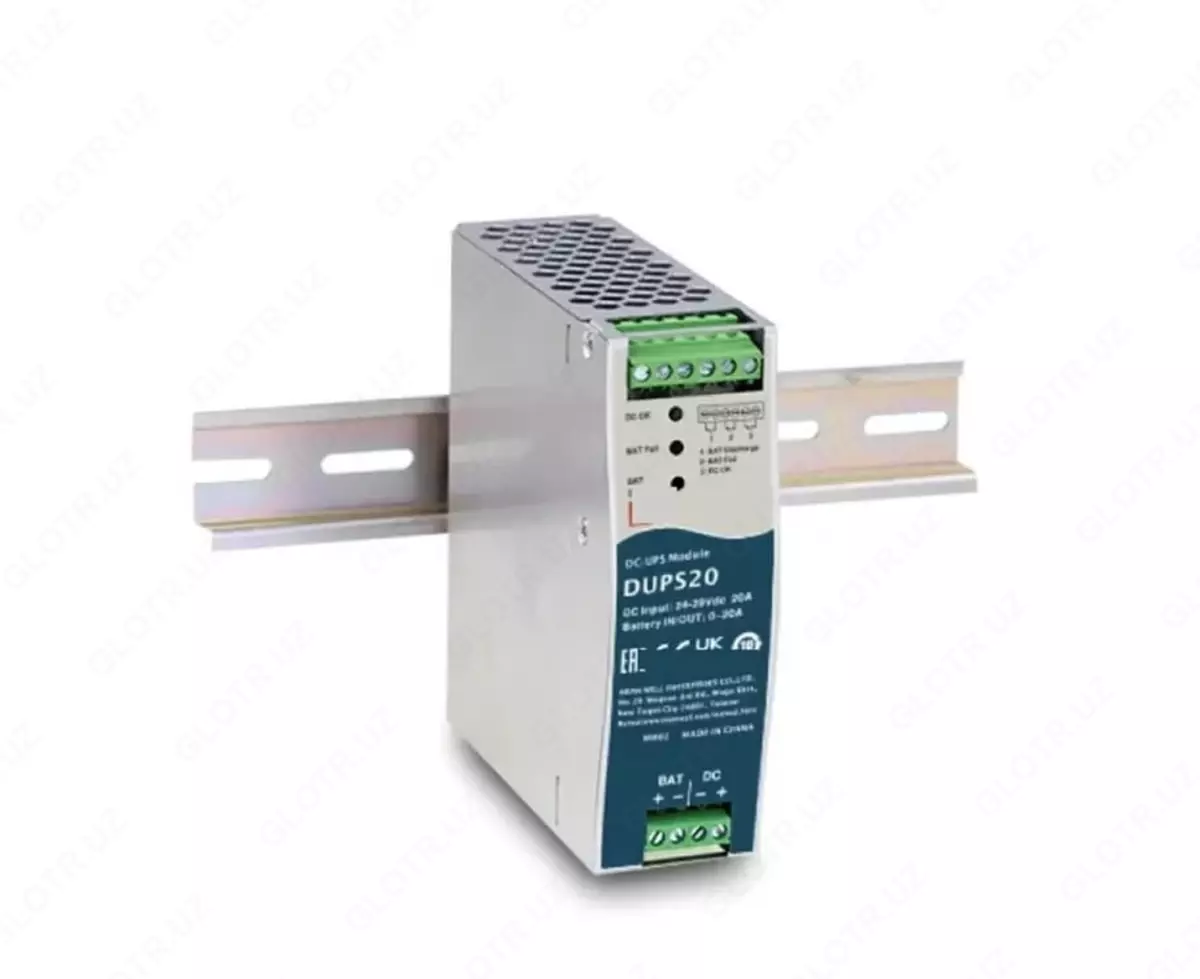

Mean Well DUPS20 — промышленный модуль бесперебойного питания постоянного тока (DC-UPS) для монтажа на DIN-рейку, предназначенный для резервирования питания оборудования с рабочим напряжением 24 В DC. Устройство обеспечивает автоматическое переключение нагрузки на внешнюю аккумуляторную батарею при пропадании или нестабильности основного источника питания, исключая остановку оборудования и сохраняя непрерывность технологических процессов.

Модуль рассчитан на работу в системах с номинальным током нагрузки до 20 А и подключается параллельно с источником питания и аккумуляторной батареей. DUPS20 поддерживает свинцово-кислотные аккумуляторы емкостью от 4 до 135 А·ч, обеспечивая их заряд током 2 А и постоянный контроль состояния. При исчезновении входного напряжения устройство мгновенно переводит питание нагрузки на аккумулятор без необходимости ручного вмешательства.

Для повышения надежности эксплуатации предусмотрены функции диагностики состояния шины постоянного тока, контроля исправности аккумулятора, определения режима разряда батареи и светодиодная индикация рабочих режимов. Модуль оснащен релейными выходами DC BUS OK, Battery Fail и Battery Discharge, которые позволяют организовать удаленный мониторинг состояния системы.

DUPS20 имеет встроенную защиту от переполюсовки аккумулятора, глубокого разряда, короткого замыкания и превышения тока разряда. Компактный корпус шириной 40 мм экономит место в шкафах автоматики, а охлаждение естественной конвекцией обеспечивает надежную работу без применения вентиляторов. Устройство предназначено для эксплуатации при температуре от -30 до +70 °C и широко применяется в системах промышленной автоматизации, телекоммуникационном оборудовании, системах безопасности, шкафах управления и других ответственных установках постоянного тока.

Преимущества

• Автоматическое резервирование питания нагрузки 24 В DC.
• Номинальный ток нагрузки до 20 А.
• Поддержка свинцово-кислотных аккумуляторов емкостью 4–135 А·ч.
• Заряд аккумулятора током 2 А.
• Мгновенное переключение на аккумулятор при пропадании основного питания.
• Контроль состояния аккумулятора и шины постоянного тока.
• Релейные сигналы DC BUS OK, Battery Fail и Battery Discharge.
• Светодиодная индикация рабочих режимов.
• Комплексная защита от переполюсовки, короткого замыкания, глубокого разряда и сверхтока.
• Компактный корпус шириной 40 мм и охлаждение естественной конвекцией.

Технические характеристики

Часто задаваемые вопросы

1. Для чего предназначен модуль DUPS20?
Он обеспечивает бесперебойное питание оборудования 24 В DC за счет автоматического переключения нагрузки на аккумуляторную батарею при пропадании основного питания.

2. Какие аккумуляторы поддерживает устройство?
Модуль работает со свинцово-кислотными аккумуляторами напряжением 24 В и емкостью от 4 до 135 А·ч.

3. Какой максимальный ток нагрузки поддерживается?
Номинальный ток нагрузки составляет до 20 А.

4. Какие функции защиты предусмотрены?
Устройство защищено от переполюсовки аккумулятора, короткого замыкания, глубокого разряда батареи и сверхтока разряда.

5. Где применяется DUPS20?
Модуль используется в промышленной автоматизации, системах управления, телекоммуникациях, системах безопасности, шкафах автоматики и других системах постоянного тока.
