Универсальный контроллер RWD82

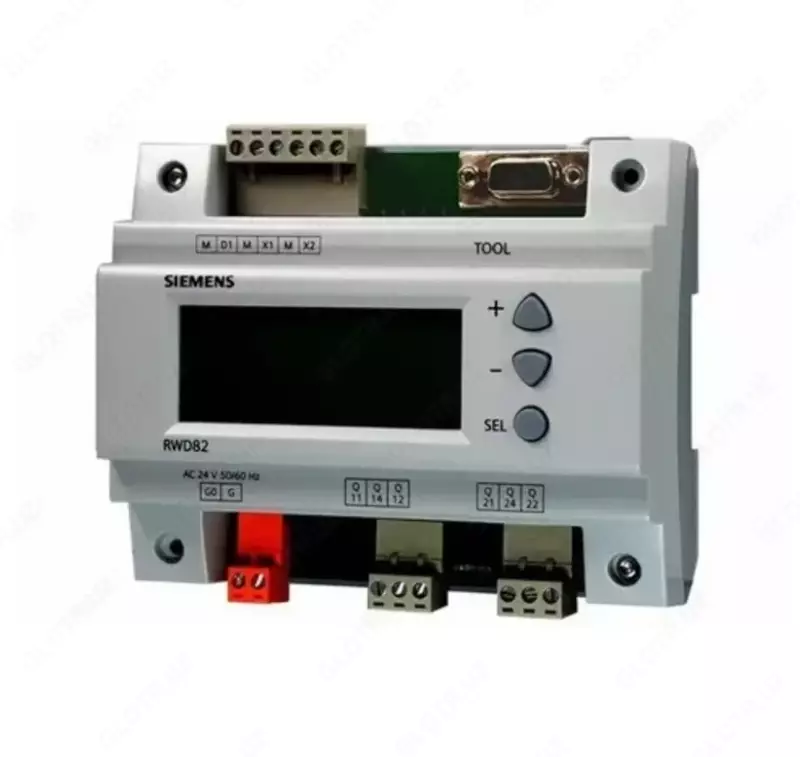

Универсальный контроллер Siemens RWD82

Автономный HVAC-контроллер с P/PI-регулированием и релейными выходами

Описание:
RWD82 — это универсальный автономный контроллер для систем отопления, вентиляции, кондиционирования, осушения и холодоснабжения. Относится к серии RWD (universal comfort controllers), но в отличие от RWD32 работает от безопасного напряжения AC 24 В и оснащён двумя программируемыми релейными выходами.

Контроллер способен выполнять как основной контур регулирования, так и вспомогательные функции HVAC без использования PLC.

Основные технические характеристики

• Тип: универсальный HVAC-контроллер
• Модель: RWD82
• Питание: AC 24 В (±20%)
• Частота: 50/60 Гц
• Потребляемая мощность: ~2.5 VA

Входы:

• 2 универсальных аналоговых (X1/X2):
  • Ni1000
  • Pt1000
  • 0–10 В
• 1 цифровой вход (D1)

Выходы:

• 2 программируемых релейных (Q1/Q2)
• Дисплей: LCD с кнопками
• Интерфейс: TOOL-порт для настройки через ПК
• Монтаж: DIN-рейка / настенный
• Корпус: опция ARG62.21

Функциональные возможности

• P / PI-регулирование
• 2-ступенчатое ON/OFF управление
• 3-позиционное управление приводами
• Удалённая уставка (remote setpoint)
• PI-ограничитель (абсолютный / относительный)
• Компенсация уставки
• Каскадное управление
• Переключение зима/лето
• Приоритет охлаждения или осушения
• День/ночь через вход D1

📌 Контроллер может работать не только как терморегулятор, но и как полноценный логический HVAC-блок.

Подключаемое оборудование

• Датчики температуры (Ni1000, Pt1000)
• Датчики влажности
• Датчики давления
• Датчики расхода воздуха
• Датчики качества воздуха
• Преобразователи 0–10 В
• Приводы клапанов
• Приводы заслонок
• Внешние задатчики уставки

Области применения

• Центральное отопление
• Вентиляционные установки (AHU)
• Кондиционирование
• Осушение воздуха
• Холодоснабжение
• Fan coil системы
• Шкафы автоматики (BMS)
• Автоматизация зданий

Преимущества

• Безопасное питание 24 В
• 2 независимых релейных выхода
• Поддержка 2-stage и 3-point управления
• Работа без PLC
• LCD + настройка через ПК
• Гибкие HVAC-алгоритмы
• Надёжность Siemens

Особенности

• Нет Ethernet
• Используется как локальный standalone-контроллер
• Несмотря на возраст, широко применяется
• Можно рассматривать как более безопасную (24 В) версию RWD32
