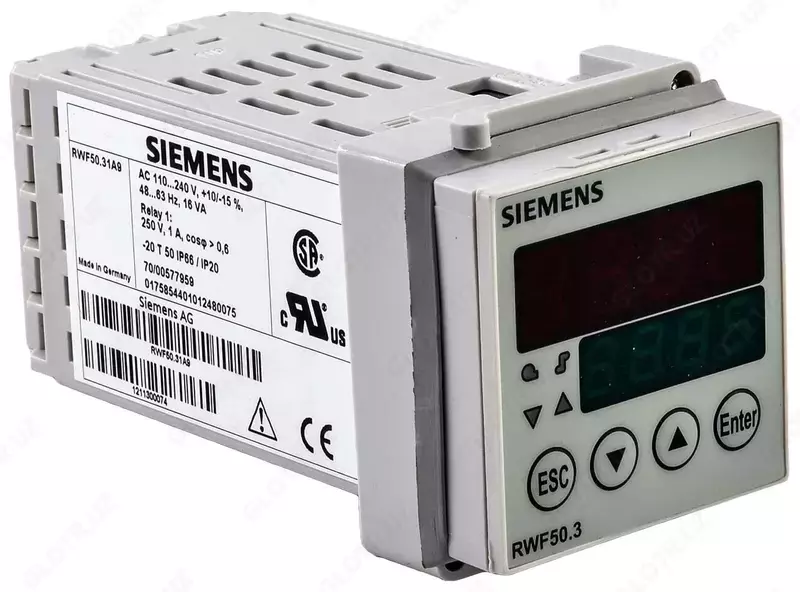

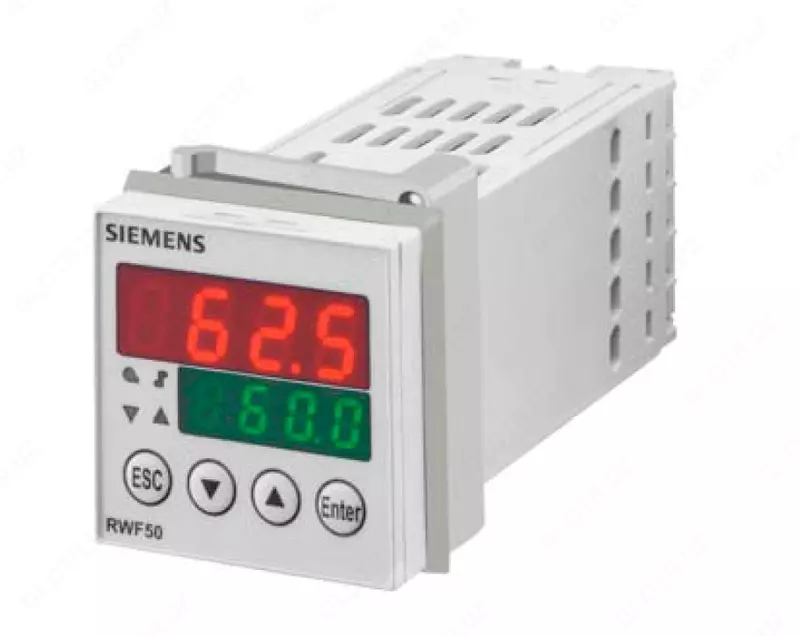

Контроллеры RWF50

Контроллеры Siemens RWF50

Компактные PID-контроллеры для горелок и котельных установок

Описание:
Серия RWF50 — это универсальные цифровые PID-контроллеры, предназначенные для точного регулирования температуры, давления и других технологических параметров в котельных, горелках и теплогенерирующих установках.

Контроллеры входят в промышленную линейку Burner Equipment и используются в газовых и жидкотопливных модулируемых горелках. Они могут работать как 3-позиционные или непрерывные (аналоговые) регуляторы.

Варианты применения:

• температурный регулятор
• регулятор давления
• двухпозиционный контроллер
• PI/PID-контроллер горелки

Основные технические характеристики

• Тип: универсальный PID-контроллер
• Модель: RWF50
• Формат: 48 × 48 мм (panel mount)
• Глубина: ~92–122 мм
• Питание: AC 100–240 В, 50–60 Гц
• Степень защиты (фронт): IP66
• Температура работы: −20…+50 °C

Входы и выходы

Входы:

• 1 универсальный аналоговый вход:
  • Pt100 / Pt1000
  • Ni1000
  • 0/4–20 mA
  • 0–10 V
  • 0…135 Ω
• 1 дискретный вход

Выходы (в зависимости от модели):

• RWF50.20A9:
  • 3-позиционный релейный (OPEN/CLOSE)
• RWF50.30A9:
  • аналоговый (0–10 В / 4–20 mA)

Основные функции

• PID / PI регулирование
• Контроль температуры
• Контроль давления
• Управление модулируемыми горелками
• Управление 2-ступенчатыми горелками
• Переключение уставок
• Смещение уставки
• Защита от термического удара (TSS)
• Функция рампы (плавный разгон)
• Автонастройка (Auto tuning)
• Ручной / автоматический режим

Области применения

• Газовые котлы
• Жидкотопливные (мазутные) котлы
• Паровые котлы
• Модулируемые горелки
• Теплогенераторы
• Системы поддержания давления
• Промышленные тепловые процессы

Преимущества

• Высокоточный PID-контроль
• Специализация под burner-системы
• Защита оборудования (TSS)
• Наличие autotuning
• Компактный панельный формат
• Высокая защита IP66
• Надёжность Siemens

Важно

Это не HVAC-контроллер.

RWF50 — это промышленный контроллер для горелок и котлов.

📌 Разница классов:

• RWD серия → HVAC / здания
• RWF50 → горелки и котельные процессы

Типовые модели
